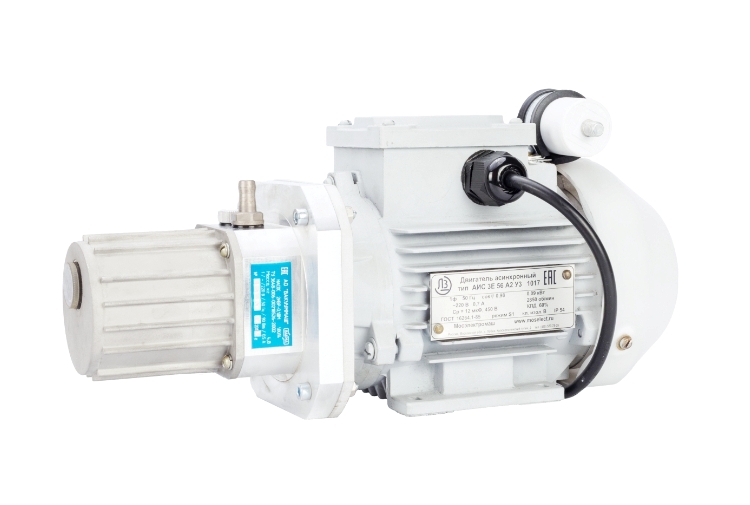

Насос вакуумный пластинчато-роторный 2НВР-0,1ДМ
 Пластинчато-роторный вакуумный насос 2НВР-0,1ДМ с быстротой действия 0,4 м3/ч
(в диапазоне давлений на входе от атмосферного до 26,6кПа) предназначен для
откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и
материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и
парогазовых смесей, предварительно очищенных от капельной влаги, и механических
загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему)
при нормальных условиях, от атмосферного давления до предельного остаточного,
при давлении в выходном сечении, не превышающем атмосферное давление более, чем
на 9,3 кПа (70 мм рт.ст.). Производить откачку парогазовых смесей только при
открытом газобалластном устройстве.
Насос вакуумный пластинчато-роторный 2НВР-0,1ДМ изготавливается в климатическом
исполнении УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре
окружающего воздуха и окачиваемой среды от 283 К до 308 К (от +100С
до +350С), соответствует требованиям технических условий ТУ
3648-006-00218526-2002, разработан и изготавливается с учётом требований ГОСТ Р
52615-2006. Требования к качеству электроэнергии по ГОСТ 13109-97.
Преимущества пластинчато-роторного вакуумного насоса 2НВР-0,1ДМ
- Заправлен маслом VACMA OIL 100
- Корпус является емкостью для заливки рабочей жидкости
- Контроль рабочей жидкости через смотровое стекло
- Корпус насоса и электродвигатель крепятся к стойке через фланец
- Применение однофазного асинхронного двигателя, позволяет снизить шум до 65 Дб,
увеличить ресурс работы насоса и расширить область его применения;
- Применение бронзовых втулок подшипников скольжения увеличивает ресурс работы
насоса;
- Отсутствие зубчатой пары в насосе
- Напряжение питания 220В
- Климатическое исполнение УХЛ-4
- Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет,
в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях
- Гарантийный срок эксплуатации - 12 месяцев при гарантийной наработке, не более
1000 часов
Принцип работы пластинчато-роторного вакуумного насоса 2НВР-0,1ДМ
Корпус вакуумного насоса 2НВР-0,1ДМ и электродвигатель через фланец крепятся
к стойке, корпус является одновременно емкостью, в которую заливается рабочая
жидкость. Работая жидкость заливается чepeз отверстие корпуса, закрываемое
пробкой, и через каналы поступает в цилиндры и подшипники скольжения. Слив
рабочей жидкости производится через отверстие, в которое установлено смотровое
стекло. Герметизация вала ротора насоса осуществляется двумя манжетами. Контроль
уровня рабочей жидкости осуществляется через смотровое стекло. Вход в насос
выполнен в виде ниппеля, установленного в стойке на уплотнителе. Внутри стойки
установлен фильтр. Для соединения рабочей камеры с входом насоса применяется
ниппель. Цилиндры в сборе с торцевыми крышками образуют рабочий блок из двух
последовательно соединенных переходным каналом рабочих камер. Сжимаемый газ
последовательно проходит обе ступени и выталкивается через клапан с накладкой, а
при больших входных давлениях — дополнительно через клапан. Для уменьшения
выброса рабочей жидкости с газами и на средней крышке закреплен экран. Выхлоп из
насоса осуществляется через пробку, в которой имеется четыре отверстия.

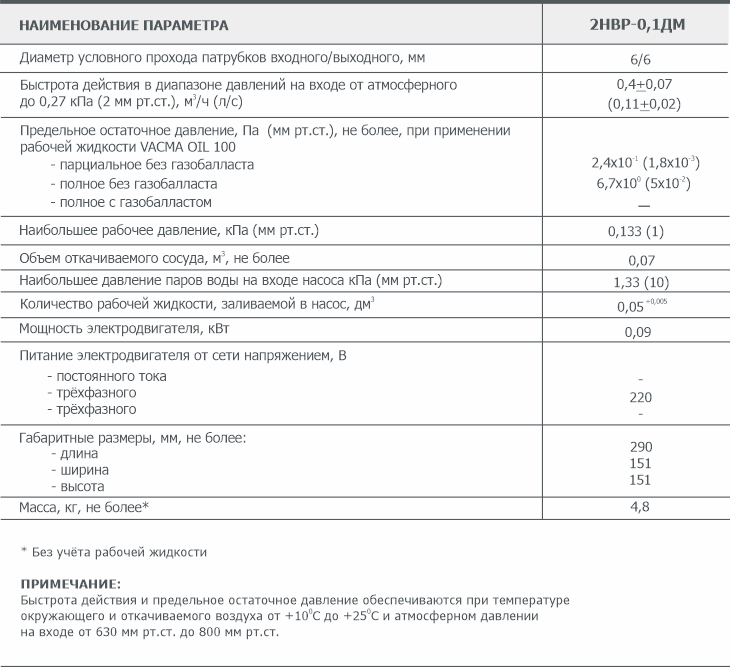

Основные параметры пластинчато-роторного вакуумного насоса 2НВР-0,1ДМ
Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-0,1ДМ
Наименование параметра и размера
|
Значение для насоса
2НВР-0,1ДМ
|
| Диаметр условного прохода патрубков входного/выходного, мм |
6/6 |
| Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до
0,27 кПа (2 мм рт.ст.), м3/ч (л/с) |
0,4 ±0,072 (0,12 ±0,02) |
| Предельное остаточное давление, кПа (мм рт.ст.), не более, при
применении рабочей жидкости VACMA OIL 100 |
|
| парциальное без газобалласта |
2х10-1(1,8х10-3) |
| полное без газобалласта |
6,7х100(5х10-2) |
| Наибольшее рабочее давление, кПа (мм рт.ст.) |
0,133 (1) |
| Объем откачиваемого сосуда, мЗ, не более |
0,07 |
Наибольшее давление паров воды на входе насоса кПa
(мм рт.ст.) |
1,33 (10) |
| Количество рабочей жидкости, заливаемой в насос, дм3 |
0,05 +0,005 |
Питание электродвигателя от сети однофазного
переменного тока с частотой 50 Гц напряжением, В |
220 |
| Мощность электродвигателя, кВт |
0,09 |
| Габаритные размеры, мм, не более: |
|
| длина |
290 |
| ширина |
151 |
| высота |
151 |
| Масса, кг, не более* |
4,8 |
* Без учёта рабочей жидкости
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при
температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс
25°С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|
