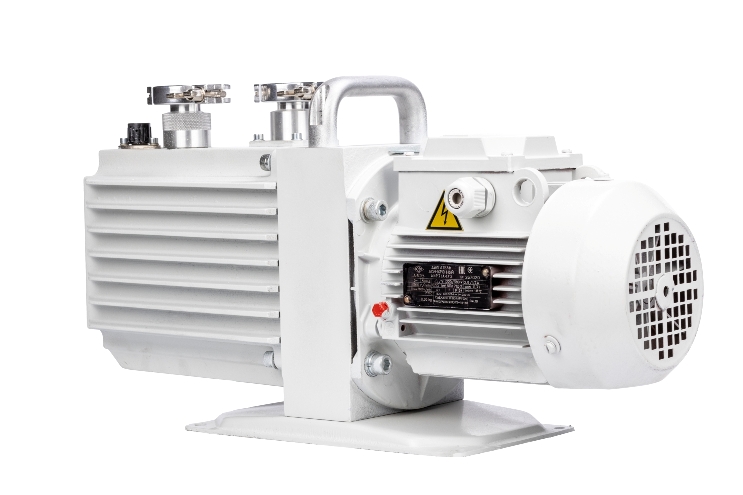

Насос вакуумный пластинчато-роторный 2НВР-5ДМ1

Пластинчато-роторный вакуумный насос 2НВР-5ДМ1 с быстротой действия 19,8 м³/ч (в диапазоне давлений на входе от атмосферного до 26,6кПа) предназначен для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги, и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное давление более, чем на 9,3 кПа (70 мм рт.ст.). Производить откачку парогазовых смесей только при открытом газобалластном устройстве.

Насос вакуумный пластинчато-роторный 2НВР-5ДМ1 изготавливается в климатическом исполнении УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха и окачиваемой среды от 283 К до 308 К (от +10⁰С до +35⁰С), соответствует требованиям технических условий ТУ 3648-006-00218526-2002, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 32144-2013.

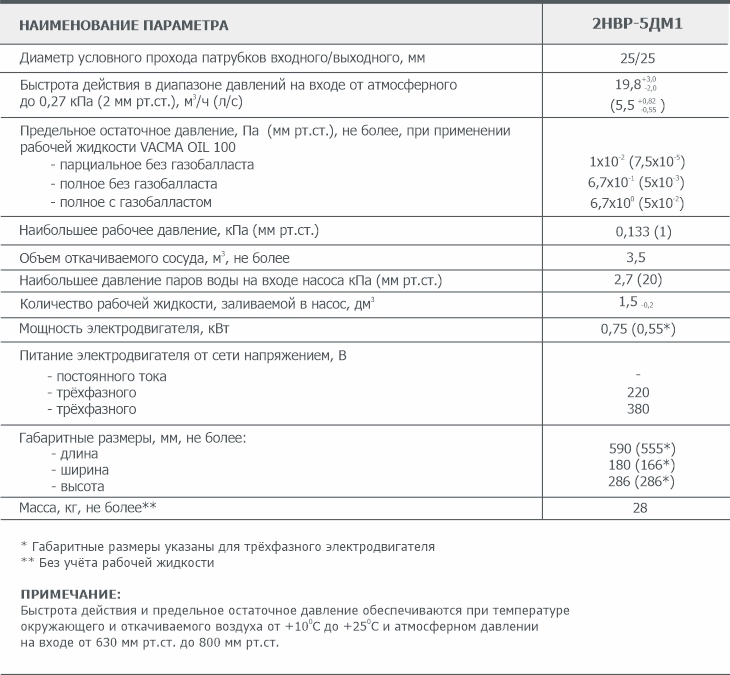

- Воздушная система охлаждения
- Заправлен маслом VACMA OIL 100
- Напряжение питания 220В и 380В
- Pecypc до первого капитального ремонта 12500 ч в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях.
- Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не превышающей 4500 часов


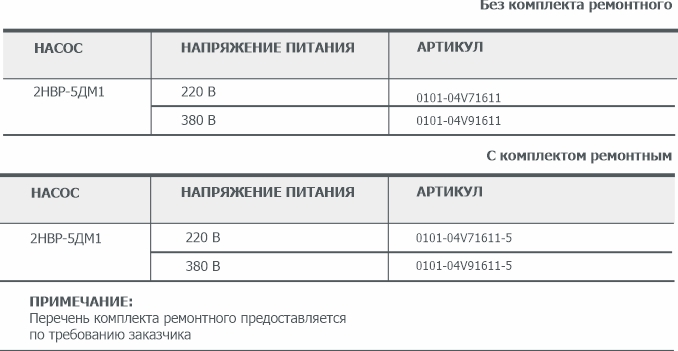

При вращении ротора с пластинами, прижимаемыми к цилиндру пружинами, газ, всасываемый через входной патрубок, вытесняется через выхлопной клапан вследствие периодического изменения объемов полостей рабочей камеры. Корпус насоса 2НВР-5ДМ1 и электродвигатель крепятся к стойке. Корпус одновременно является емкостью для залива рабочей жидкости, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопных клапанов I и ll ступеней и смазки трущихся поверхностей. Рабочая жидкость заливается и сливается через отверстия в корпусе, закрываемые заглушками и с уплотнителем. Рабочая жидкость через канал в крышке поступает в цилиндры, манжеты и подшипники. Контроль уровня рабочей жидкости производится через маслоуказатель. Патрубок крепится на корпусе при помощи фланца, и уплотняется прокладкой. В нем же установлен сетчатый фильтр.

Выхлоп вакуумного насоса 2НВР-5ДМ1 осуществляется через штуцер, установленный на корпусе, на корпусе насоса имеется пробка газобалластного устройства уплотняемая уплотнителем, предназначенная для предотвращения конденсации паров при откачке паров и парогазовых смесей. Цилиндры в сборе с крышками образуют рабочий блок из двух последовательно соединенных рабочих камер-ступеней. Газ проходит из I ступени во II ступень через перепускной канал в крышке, который уплотняется уплотнителем. Сжимаемый газ последовательно проходит обе ступени и выталкивается через клапан, а при больших входных давлениях — дополнительно через клапан I ступени и дальше из корпуса через штуцер выбрасывается в отводящую магистраль. К ротору I ступени вращение передается от электродвигателя через полумуфту, упругую втулочно-пальцевую полумуфту с упругой втулкой и шпонку. На ротор II ступени вращение передается через шпонку.

- Температура окружающего воздуха, при которой допускается эксплуатировать насос от 283 К до 308 К (от плюс 10 °С до плюс 35 °С).
- Температура откачиваемой среды на входе в насос не должна превышать предельных значений температуры окружающего воздуха, при которой допускается эксплуатирован в насос.
- Питание электродвигателя насоса от сети переменного тока, частотой 50 Гц. Требования к качеству электроэнергии по ГОСТ 32144-2013.
- Давление паров воды в откачиваемом базе не должно превышать 3,3 (20) кПа (мм рт.ст.).
- Давление откачиваемого газа на входе в насос при непрерывной работе не должно превышать 133 Па (1 мм рт.ст.).
- Наибольшее выходное давление не должно превышать атмосферное более чем на 9,3 кПа (70 мм рт.ст.).
- Предельная температура рабочей жидкости в насосе во время эксплуатации не должна превышать 353 К (80 °С).
- Не допускается эксплуатация насоса при температуре рабочей жидкости, превышающей 80 °С.
- Объем откачиваемого герметичного сосуда должен быть не более 3,5 м^З. Сопротивление изоляции электродвигателя насоса должно быть не менее 0,5 МОм при напряжении 500 В.
- Автоматический выключатель для насоса с трёхфазным электродвигателем выбрать на номинальный ток 2,5 А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75
- Уровни звукового давления в октавных полосах частот, создаваемые насосом на расстоянии 1м от его контура, не должны превышать значений, установленных ГОСТ 12.1.003-83
