2НВР-90Д Насос вакуумный пластинчато-роторный / Вакуумное оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
2НВР-90Д

Тип:
Насос вакуумный пластинчато-роторный

ТУ:
ТУ 3648-006-00218526-2002

Краткое тех. описание:


Цена 2НВР-90Д:
Уточняйте по телефону или через обратную связь.

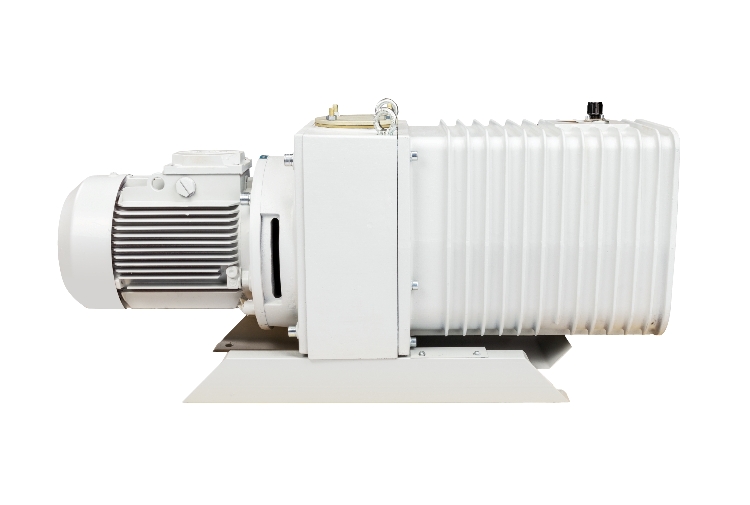

Насос вакуумный пластинчато-роторный 2НВР-90Д

Описание пластинчато-роторного вакуумного насоса 2НВР-90Д

Насос вакуумный пластинчато-роторный 2НВР-90Д предназначен для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влaги и механических загрязнений, с содержанием кислорода нe более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чeм на 9,3 кПa (70 мм рт.ст.)

Вид климатического исполнения вакуумного насоса 2НВР-90Д УМ 4 по ГОСТ 15150-69, но при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С). Требования к качеству электроэнергии по ГОСТ 13109-97. Насос вакуумный пластинчато-роторный 2НВР-90Д соответствуют требованиям технических условий ТУ 3648-006-00218526-2002

Hacoc 2НВР-90Д заправляется рабочей жидкостью VACMA OIL 100. Контроль уровня рабочей жидкости по маслоуказателю, пополнение при уровне рабочей жидкости ниже минимального уровня маслоуказателя.

Принцип работы пластинчато-роторного вакуумного насоса 2НВР-90Д

Вакуумный насос 2НВР-90Д имеют блочную компоновку. На стойке, закрепленной на oпopax болтами, с одной стороны через крышку установлен электродвигатель, с другой стороны рабочий блок насоса, помещенный в корпус. Вход и выход насоса выполнены в стойке. Входной патрубок расположен на верхней стенке стойки, выхлопной патрубок на боковой стенке стойки.

Элементы технического обслуживания насоса 2НВР-90Д расположены со стороны торцевой и верхней стенок корпуса, к ним относятся:
  • Отверстия для залива и слива рабочей жидкости, закрытые, соответственно, пробками с уплотнителями
  • Смотровое стекло для контроля уровня рабочей жидкости;
  • Ручка управления газобалластным устройством.

Рабочий блок насоса 2НВР-90Д состоит из двух ступеней, образованных цилиндрами, роторами, пластинами. Цилиндры и крышки собраны в блок на штифтах и стянуты шпильками. Ротора вращаются в подшипниках качения. Вакуумный нacoc 2НВР-90Д снабжен газобалластным устройством, предназначенным для предотвращении конденсации паров при откачке парогазовых смесей. Расход воздуха через газобалластное устройство устанавливается за счет калиброванного отверстия. Система выхлопа насоса состоит из резиновых клапанов, пружин, крышек, служащих одновременно ограничителями хода клапанов, маслоотражающих экранов. Для предотвращения попадания в насос твердых частиц во входном патрубке установлен фильтр. Охлаждение насоса воздушное. Забор воздуха крыльчаткой осуществляется через щели в крышке.

Преимущества пластинчато-роторного вакуумного насоса 2НВР-90Д
  • При работе не требует обслуживания, кроме контроля уровня масла
  • Легко монтируется в системах откачки
  • Откачиваемый газ проходит через фильтр, что ограничивает выброс паров масла в атмосферу.
  • Не требуется фундамент
  • На базе вакуумного пластинчато-роторного насоса 2НВР-90Д и двухроторного вакуумного насоса НВД-600 выпускается агрегат АВД-150/25.
  • Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях

  • Гарантийный срок эксплуатации - 12 месяцев при гарантийной наработке, не превышающей 2500 часов

    Комплектующие вакуумного насоса 2НВР-90Д

    • Маслоотделитель 2МО-90
    Эксплуатационные характеристики пластинчато-роторного вакуумного насоса 2НВР-90Д
    • По способу защиты человека от поражения электрическим током насос относится к электрооборудованию 1 класса по ГОСТ 12.2.007.0-75.
    • Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм.
    • Превышение температуры корпуса насоса, работающего на предельном остаточном давлении, над температурой окружающей среды может достигать плюс 30°С, рабочей жидкости - плюс 60°С
    • При откачке паров воды и парогазовых смесей рекомендуется устанавливать ловушки - отстойники (по одной со стороны входа и выхода) для сбора конденсата, который может образоваться в трубопроводах.
    • Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность).
    • Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч.
    • Автоматический выключатель на номинальный ток выбрать 5А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75.
    • Уровни звукового давления в октавных полосах частот создаваемые насосами на расстоянии 1м от их контура, не должны превышать значений, установленных ГОСТ 12.1.003-83
Основные параметры пластинчато-роторного вакуумного насоса 2НВР-90Д

Основные параметры пластинчато-роторного вакуумного насоса 2НВР-90Д

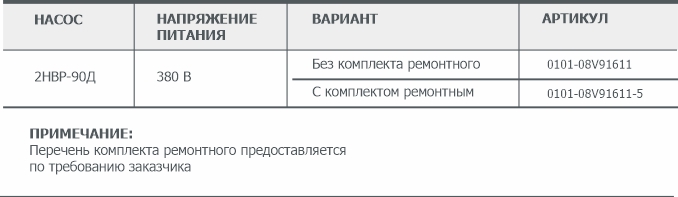

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-90Д

Информация для заказа пластинчато-роторного вакуумного насоса 2НВР-90Д

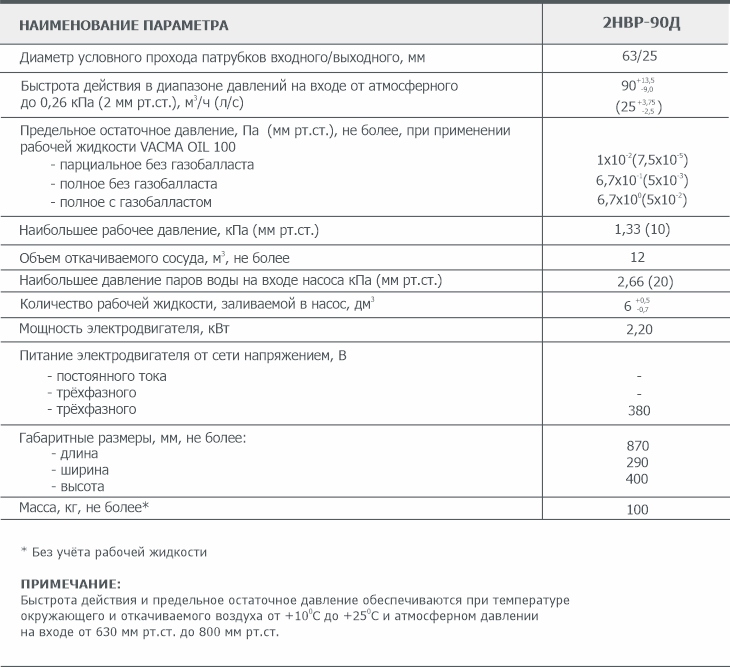

Технические характеристики пластинчато-роторного вакуумного насоса 2НВР-90Д

Наименование параметра и размера



Значение для насоса
2НВР-90Д


Диаметр условного прохода входного / выходного патрубков, мм 63/25
Быстрота дeйствия в диaпазоне давлений на входе
от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с)
90 +13,5
       -9,0
(25 +3,75
        -2,5)
Предельное остаточное давление, кПа (мм рт.ст.), не более,
при применении рабочей жидкости VACMA OIL 100

парциальное без газобалласта 1,0х10-2 (7,5х10-5)
полное без газобалласта 6,7х10-1 (5х10-3)
полное с газобалластом 6,7х100 (5х10-2)
Наибольшее рабочее давление, кПа (мм рт.ст.) 1,33(10)
Объем откачиваемого сосуда, мЗ, не более 12
Наибольшее давление паров воды на входе насоса кПa
(мм рт.ст.)
2,66 (20)
Количество рабочей жидкости, заливаемой в насос, дм3 6  +0,5
    -0,7
Питание электродвигателя от сети трехфазного
переменного тока с частотой 50 Гц напряжением, В
380
Мощность электродвигателя, кВт 2,2
Габаритные размеры, мм, не более:
длина 870
ширина 290
высота 400
Масса, кг, не более* 100

* Без учёта рабочей жидкости

ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются
при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25°С
и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст.
