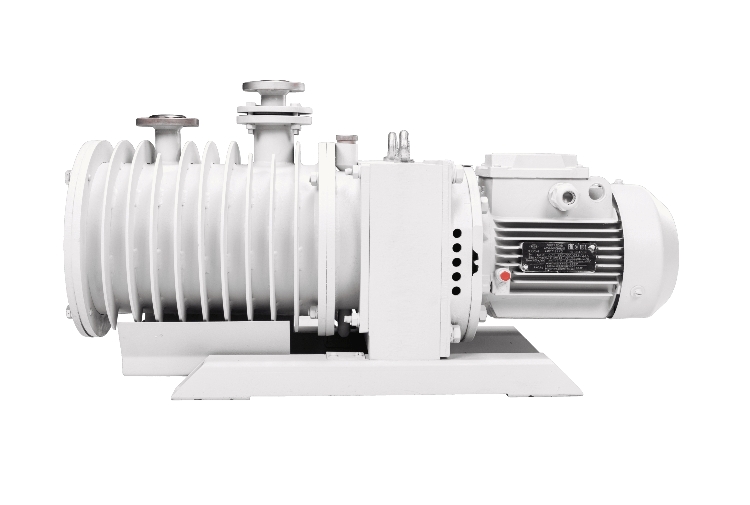

Насос вакуумный пластинчато-роторный 2НВР-5ДГ

Вакуумный нacoc 2НВР-5ДГ предназначен для откачки из герметичных объемов и перекачки в герметичные объемы до абсолютного выпускного давления воздуха, а также инертных (например: гелий, аргон и т.д.) и токсичных газов, неагрессивных к материалам конструкции и рабочей жидкости нacoсa.

Вид климатического исполнения насоса 2НВР-5ДГ УМ 4 по ГОСТ 15150-69, но при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С). Требования к качеству электроэнергии по ГОСТ 13109-97. Насос вакуумный пластинчато-роторный 2НВР-5ДГ соответствуют требованиям технических условий ТУ 3648-006-00218526-2002

Hacoc 2НВР-5ДГ заправляется рабочей жидкостью VACMA OIL 100. Контроль уровня рабочей жидкости по маслоуказателю, пополнение при уровне рабочей жидкости ниже минимального уровня маслоуказателя.

Вакуумный пластинчато-роторный нacoc 2НВР-5ДГ представляет собой монолитную конструкцию, смонтированную на центральной стойке, с одной стороны которой крепится электродвигатель, а с другой стороны — насос. К стойке крепятся две опоры с амортизаторами. Для транспортирования изделия в верхней части стойки имеются два рым-болта. Роторы и пластина расположены в цилиндрах между крышками.

Ротор, пластины, цилиндр, передняя крышка и средняя крышка образуют первую ступень, а ротор, пластины, цилиндр, задняя крышка и средняя крышка образуют вторую ступень. Передняя крышка, цилиндр первой ступени, средняя крышка заштифтованы четырьмя коническими штифтами. Средняя крышка, цилиндр II ступени и задняя крышка заштифтованы двумя коническими изтифтами. Цилиндры и крышки стянуты болтами и шпильками и образуют рабочий блок, который закреплен к корпусу насоса болтами с уплотнителями. Каждая пара пластин в роторах прижата к внутренней поверхности цилиндров пружинами. Пepeдaчa вращения от ротора I ступени к ротору II ступени осуществляется посредством шпонки. Полости камер I и II ступеней соединены последовательно, т.е. полость сжатия I ступени соединена с полостью всасывания ll ступени. Герметичность I и II ступеней обеспечивается за cчeт уплотнителей и манжетами.

Валы роторов вращаются в подшипниках скольжения запрессованных в крышках. Подача рабочей жидкости в подшипники осуществляется через каналы, подача смазки в I ступень дозируется жиклером. Для обеспечения надежной герметичности насоса на его конструкции предусмотрена дополнительная емкость, образованная крышкой и корпусом.

Контроль уровня рабочей жидкости осуществляется маслоуказателем, Рабочая жидкость в дополнительной емкости служит, наряду с манжетами, для дополнительной герметизации выхода вала. Слив рабочей жидкости из насоса и промежуточной крышки производится чepeз отверстия в корпусах при вывернутых пробках с уплотнителями. Корпус закреплен к крышке шпильками и гайками, а крышка, в свою очередь, закреплена к стойке. На цилиндре I ступени установлен трубопровод, который закреплен к корпусу четырьмя болтами М6 с помощью накидного фланца. Внутри трубопровода установлен фильтр, который предотвращает попадание твердых частиц в насос. На цилиндрах обеих ступеней расположены выхлопные клапаны. Ход клапана I ступени ограничивает ограничитель, а ход клапана II ступени. Вращение от электродвигателя к насосу передается через втулочно-пальмевую муфту, состоящую из полумуфты и вентилятора.

Охлаждение насоса принудительное, обеспечиваемое вентилятором. Направление потока воздуха осущестеляется поддоном. Hacoc снабжен также устройством для дозированной подачи смазки в цилиндр II ступени и для предотвращения попадания воздуха и рабочей жидкости в откачиваемый объем при остановке насоса.

• Рычага, на котором установлен клапан
• Эксцентрика
• Ниппеля
• Жиклера

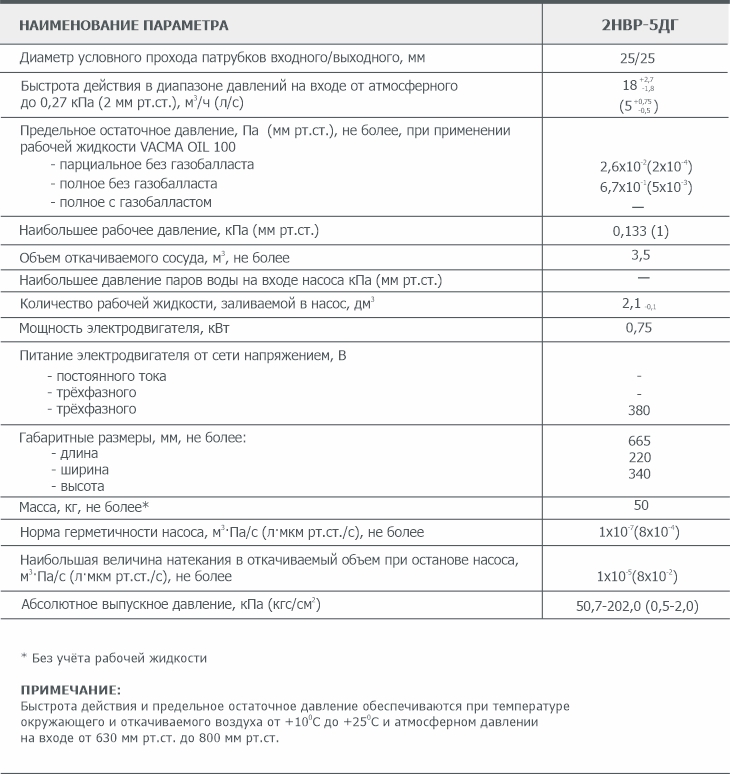

• Соответствует требованиям повышенной герметичности
• Применяется для откачки и перекачки токсичных газов, где исключается натекание атмосферного воздуха внутрь насоса и утечка газов в окружающую среду
• Дополнительная емкость в конструкции насоса, образованная крышкой и корпусом, обеспечивает особую герметичность
• Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет, в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях

• Гарантийный срок эксплуатации - 12 месяцев при гарантийной наработке, не превышающей 2500 часов

• По способу защиты человека от поражения электрическим током насос относится к электрооборудованию 1 класса по ГОСТ 12.2.007.0-75.
• Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм.
• Превышение температуры корпуса насоса, работающего на предельном остаточном давлении, над температурой окружающей среды может достигать плюс 30°С, рабочей жидкости - плюс 60°С
• При откачке паров воды и парогазовых смесей рекомендуется устанавливать ловушки - отстойники (по одной со стороны входа и выхода) для сбора конденсата, который может образоваться в трубопроводах.
• Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность).
• Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч.
• Автоматический выключатель на номинальный ток выбрать 2,5А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75.
• Уровни звукового давления в октавных полосах частот создаваемые насосами на расстоянии 1м от их контура, не должны превышать значений, установленных ГОСТ
