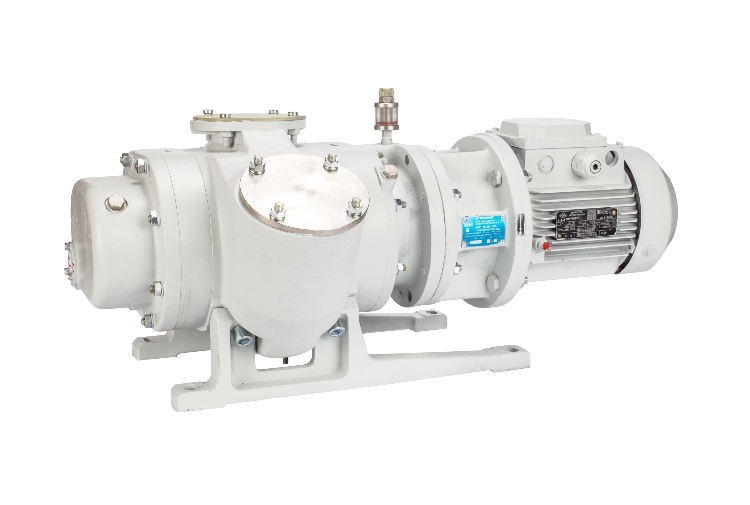

Насос вакуумный двухроторный НВД-200
Описание двухроторного вакуумного насоса НВД-200 типа Рутс
Hacoc вакуумный двухроторный НВД-200 не предназначен для перекачки воздуха,
паров и парогазовых смесей из одного объема в другой. Hacoc НВД-200 может
работать только совместно с форвакуумным насосом и предназначен для откачки в
интервале давлений от 1,3·102Па (1 мм рт.ст.) до предельного
остаточного давления. Быстрота действия форвакуумного насоса для НВД-200 не
менее 20 м3/ч. Температура откачиваемых сред на входе в насос НВД-200
не должна превышать предельные рабочие значения температуры окружающего воздуха
по ГОСТ 15150-69, при которой эксплуатируется насос.
При рабочем давлении более 10 мм рт.ст. для насоса НВД-200 перепускной клапан
находится в открытом положении. Откачиваемый газ частично пepeпycкaeтся по
каналам в корпусе насоса с выхода на вход насоса НВД-200, чем обеспечивается
работоспособность форвакуумного насоса и предотвращает перегревание насоса
НВД-200. Hacoc НВД-200 может работать непрерывно при давлении на входе не выше
133 Па (1 мм рт.ст.) или откачивая в течение 8ч. один или несколько герметичных
сосудов общим объемом 3,5 м3 от атмосферного до предельного
остаточного давления.
Технические характеристики двухроторного вакуумного насоса НВД-200
Наименование параметра и размера
|
Значение для насоса
НВД-200
|
| Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм
рт.ст.), м3/ч (л/с) * |
180±30 (50±8) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: |
|
| с учетом паров рабочей жидкости (полное) |
1,3х10-1 (1х10-3) |
| парциальное по воздуху |
6,6х10-3 (5х10-5) |
| Марка рабочей жидкости, заливаемой в насос |
VACMA OIL 100 |
Количество рабочей жидкости,
заливаемой в насос, л, не более |
0,45 |
Потребляемая мощность при рабочем
давлении, кВт, не более |
1,1 |
| Условный проход, мм: |
|
| входа |
63 |
| выхода |
40 |
| Габаритные и присоединительные размеры, мм |
|
| длина |
688 |
| ширина |
372 |
| высота |
300 |
| Macca, кг, не более ** |
50 |
ПРИМЕЧАНИЕ:
* При температуре окружающей и откачиваемой сред от плюс 15°C до плюс
25°C
и при использовании рабочей жидкости VACMA-OIL 100.
При быстроте действия форвакуумного насоса для НВД-200: 16 м3/ч ;
Предельном остаточном давлении не более:
- полном 6,7х10-4 кПа (5х10-3 мм рт.ст.);
- парциальным по воздуху 1,3х10-5 кПа (1х10-4 мм
рт.ст.)
** Без учета заливаемой рабочей жидкости. |
|
