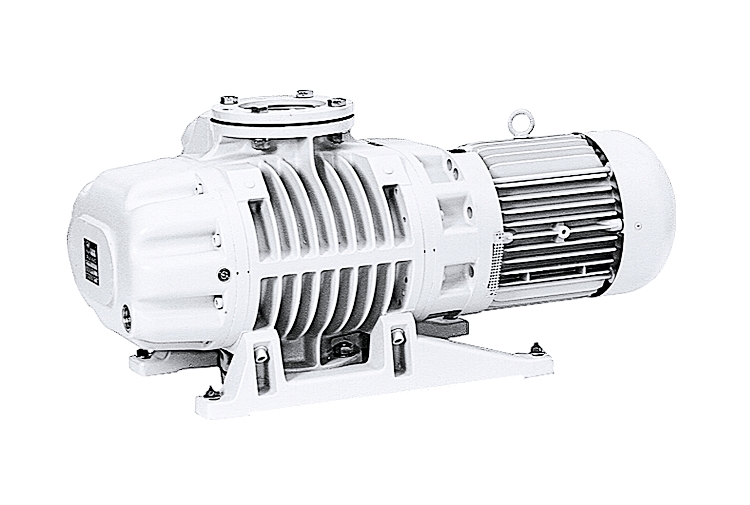

Насос вакуумный двухроторный RUVAC WSU 501
Наименование параметра
|
50 Гц
|
60 ГЦ
|
| Номинальная скорость откачки, м3/ч |
505 |
606 |
| Максимальная эффективная скорость откачки, м3/ч с насосом
SOGEVAC SV 200 |
410 |
530 |
| Предельное полное давление, мбар |
< 4х10-2 |
< 4х10-2 |
| 1)Максимальный допустимый перепад давления при
непрерывной эксплуатации, мбар |
80 |
80 |
| Наибольшая величина натекания, мбар×л/с |
< 1х10-4 |
< 1х10-4 |
| Питание от сети, V |
200/230/400 |
200-208/265/460 |
| Тепловой класс |
F |
F |
| Допустимая температура окружающей среды, оС |
от +5 до +40 |
от +5 до +40 |
| Мощность двигателя, кВт |
2,2 |
2,4 |
| Номинальная скорость, об/мин |
3000 |
3600 |
| Максимальная допустимая скорость, об/мин |
6000 |
6000 |
| Тип защиты, IP |
20 |
20 |
| Смазка подшипника маслом LVO 400: вертикальная откачка, л /
горизонтальная откачка, л |
0,75/0,7 |
0,75/0,7 |
| Смазка подшипника дргуим маслом: вертикальная откачка, л /
горизонтальная откачка, л |
0,8/0,7 |
0,8/0,7 |
| Соединительные фланцы, DN |
63 ISO-K |
63 ISO-K |
| 2)Уровень шума, дБ |
< 52 |
< 56 |
| 3)Габаритные размеры насоса RUVAC 501, a x b x h, мм |
752х390х430 |
752х390х430 |
| 3)Габаритные размеры насоса RUVAC 501 Н, a x b x h, мм |
752х414х450 |
752х414х450 |
| Масса, WS/WSU, кг |
130/135 |
130/135 |
Примечание:
1) Применимо для соотношения до 1 : 10 между вспомогательным насосом и
корневым вакуумным насосом при 3000 об/мин
2) Действителен в условиях предельного давления. Давление более 10 мбар
(7,5 Торр) создает более высокий рабочий шум
3) Размер "а" относится к насосам с двигателем IEC. Размеры "b" и "h"
указаны только для насоса RUVAC WAU |
|
