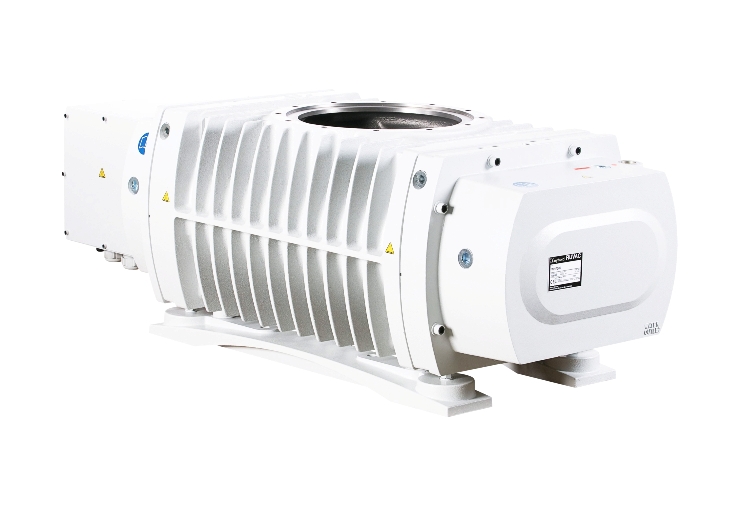

Насос Рутса RUVAC WH 7000
Описание насоса Рутса RUVAC WH 7000
Насосы серии RUVAC WH оборудованы герметично уплотнёнными двигателями и
интегрированной системой водяного охлаждения. Более того, они оснащены
устройствами подачи продувочного газа для откачки коррозионно активных и
токсичных газов. Насосы серии RUVAC WHU оснащены интегрированными байпасными
линиями с недавно разработанными щитками управления. Таким образом, эти насосы
могут запускаться при атмосферном давлении, и время откачки при кратковременной
работе значительно уменьшается.
Наименование параметра
|
50 ГЦ
|
60 ГЦ
|
| Номинальная скорость откачки, м3/ч |
7000 |
8400 |
| Максимальная эффективная скорость откачки, м3/ч с насосом
DRYVAC DV 650 |
4700 |
5300 |
| Максимальная эффективная скорость откачки, м3/ч с насосом
RUVAC WH 2500 |
5700 |
6800 |
| 1)2)3)Максимальный допустимый перепад давления при
непрерывной эксплуатации, мбар |
20-30 |
14-21 |
| 1)2)3)Максимальный допустимый перепад давления при
кратковременной эксплуатации ˂ 2 мин (WHU), мбар |
60 |
60 |
| Наибольшая величина натекания, мбар×л/с |
< 1х10-5 |
< 1х10-5 |
| Допустимая температура окружающей среды, оС |
от +5 до +40 |
от +5 до +40 |
| Номинальная потребляемая мощность (альтернативно) с частотным
преобразователем, кВт |
11 |
11 |
| Номинальная потребляемая мощность (альтернативно), без частотного
преобразователя, кВт |
11 |
11 |
| Потребляемая мощность в режиме холостого хода, кВт |
0,9 |
1 |
| Класс энергоэффективности |
IE 2 |
IE 2 |
| Номинальная скорость, об/мин |
3000 |
3600 |
| 4)Максимальная допустимая скорость, об/мин |
4200 |
4200 |
| Тип защиты, IP |
54 |
54 |
| Патрубок для подачи воды (2 шт.), G |
1/4", внутр |
1/4", внутр |
| 5)Расход охлаждающей воды, л/мин |
от 1 до 3 |
от 1 до 3 |
| Допустимая температура охлаждающей воды, °С |
от 5 до 35 |
от 5 до 35 |
| Допустимое давление охлаждающей воды, бар |
от 2 до 6 |
от 2 до 6 |
| 6)Смазка, л |
4,75 |
4,75 |
| Входной соединительный фланец, ISO-K |
320 |
320 |
| Выходной соединительный фланец, ISO-K |
160 |
160 |
| 7)Уровень шума, дБ |
< 63 |
< 63 |
| Габаритные размеры, a x b x h, мм |
1433х540х415 |
1433х540х415 |
| Масса WH / WHU, кг |
650/715 |
650/715 |
Примечание:
1) Возможны более высокие перепады давления.
2) Температура газа выше 40 °C может привести к снижению значений
разности давлений.
3) Дополнительный преобразователь частоты автоматически снижает частоту
вращения роторов, чтобы компенсировать перегрузки . Во время работы не
подвергайте насос внезапному повышению давления, например, при ударном
сбросе до атмосферного давления.
4) Мин.допустимая скорость: 1200 об/мин при работе более 1 часа.
5) Количество охлаждающей воды может быть уменьшено при условии, что
температура отводимой воды не превышает 45 °C.
6) Авторитетным, является уровень масла на стекле уровня масла.
7) Действителен в условиях предельного давления. Давление более 10 мбар
создает более высокий рабочий шум. |
|
