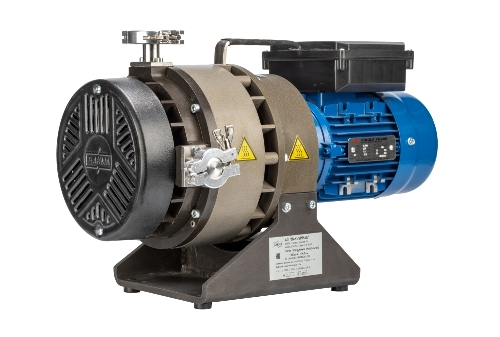

НВСп-4 Спиральный вакуумный насос

Сухой вакуумный спиральный насос НВСп-4 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 0,7 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).


Основными рабочими органами вакуумного спирального насоса НВСп-4 являются две спирали. Одна спираль установлена неподвижно относительно другой, подвижной спирали.

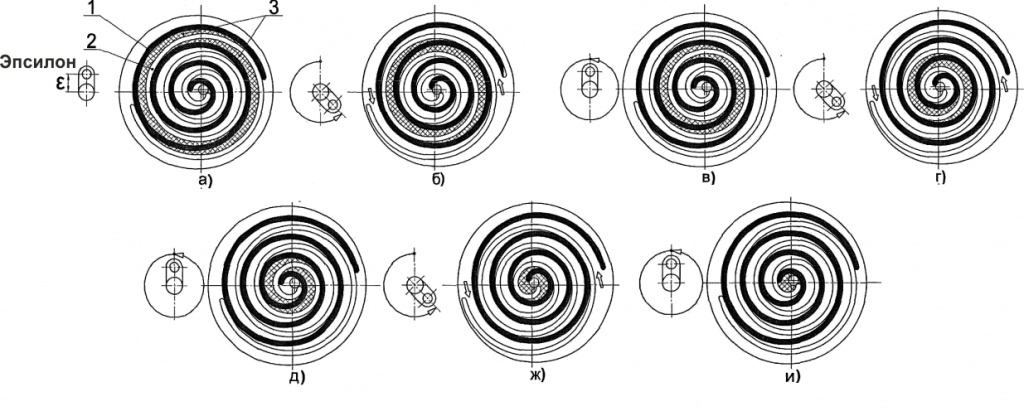

1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) - 6п; и) -6пи +7/4пи.

Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса НВСп-4 предусмотрено поводковое противоповоротное устройство «кулачок». Неподвижная спираль жестко соединена с корпусом насоса.

При работе спирального насоса НВСп-4, спирали образуют серповидные полости, которые при орбитальном движении подвижной спирали уменьшает свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. При дальнейшем повороте подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»), смещаются по орбитальной траектории к центру спиралей.

Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре торцевого диска неподвижной спирали.

• Сухой вакуумный спиральный нacoc НВСп-4 оснащен газобалластным устройством.

  Технические характеристики
  Спирального вакуумного насоса НВСп-4

  Наименование параметра и размера	Значение для насоса HBCп-4
  Быстрота действия на входе в насос, м3/ч (л/с)	4,3±0,5 (1,2± 0,1)
  Предельное остаточное давление, Па (мм рт.ст.), не более.
  полное без газобалласта	3 (0,0220)
  полное с газобалластом	5 (0,0380)
  Давление на входе при продолжительной работе, кПа (мм рт.ст.), не более	10 (75)
  Допустимый объем откачиваемого сосуда, м3, не более	0,7
  Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.)	1,33 (10)
  Производительность по водяному пару, г/ч, не более	20
  Macca, кг, не более
  - исполнении с однофазным электродвигателем	21/21
  Габаритные размеры, мм, не более:
  - в исполнении с однофазным электродвигателем
  длина	497
  ширина	252
  высота	306
  Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более	1·10-6 (8·10-3)
  Потребляемая мощность, кВт, не более:
  - исполнении однофазным электродвигателем	0,37
  Частота вращения в диапазоне входных давлений от атмосферного до предельного остаточного, об/мин, не более	1500
  Диаметр условного прохода патрубка, мм
  входного	25
  выходного	16
  ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечивается при температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном давлении от 80 до 105 кПа.
