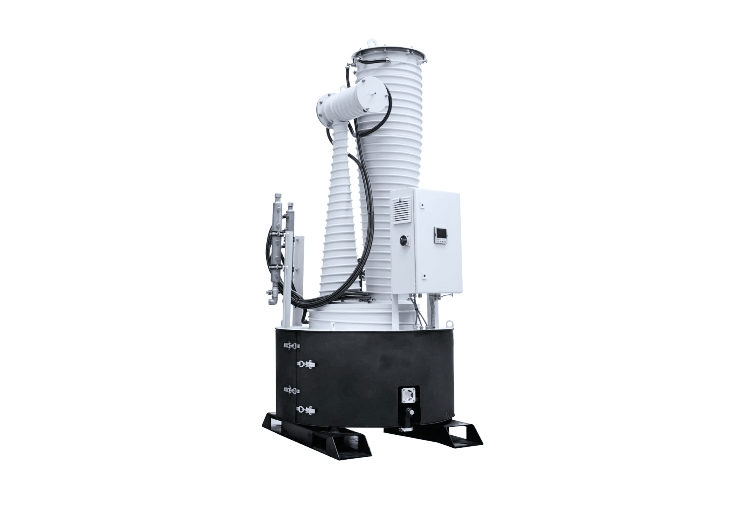

Бустерный высоковакуумный насос 2НВБМ-400/6000
Бустерный насос 2НВБМ-400(Р)/6000 представляет собой конструкцию, состоящую
из корпусов, паропровода, ловушки и нагревателя. Требуемая эффективная быстрота
действия форвакуумного насоса (насосов) при давлении 200 Па (1,5 мм рт.ст.) на
выходе из бустерного насоса 2НВБМ-400(Р)/6000 не менее 45 л/с. Предельное
остаточное давление насоса 2НВБМ-400(Р)/6000, замеряемое преобразователем
манометрическим ионизационным ПМИ-2 с залитым в его ловушку азотом, не более
6,6∙10-4 Па (5∙10-6 мм рт.ст.). Давление охлаждающей воды на входе в
насос 2НВБМ-400(Р)/6000 должно быть от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
Слив из насоса должен быть свободным с разрывом струи. Расход охлаждающей воды
600 л/ч.
Общее количество рабочей жидкости для насоса 2НВБМ-400(Р)/6000 составляет
47л., уровень рабочей жидкости должен находиться между верхней и нижней рисками
уровнемера. Замена или доливка рабочей жидкости зависит от режима работы насоса
(входного давления, продолжительности откачки и т.п.) и состава откачиваемой
среды, поэтому время через которое заменяется или доливается рабочая жидкость
может быть 100 часов и более. Большой расход рабочей жидкости наблюдается при
работе насоса в диапазоне входных давлений от 1,33 до 13,3 Па (от 1·10-2до
1·10-1мм рт.ст.). Режим работы насоса в диапазоне от 13,3 Па (0,1 мм
рт.ст.) до предельного остаточного давления – циклически нерегулярный.
- Время останова бустерного насоса 2НВБМ-400(Р)/6000 без использования
сжатого воздуха от 4 до 5 ч
- Время останова бустерного насоса 2НВБМ-400(Р)/6000 с использованием
сжатого воздуха от 1,5 до 2 ч
Технические характеристики
Бустерного вакуумного насоса 2НВБМ-400(Р)/6000
Наименование параметра и размера
|
Значение для насоса
2НВБМ-400(Р)/6000
|
Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па
(от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1) |
6200+1500
-570 |
Наибольшее выпускное давление, при давлении на входе 1,33 Па
(1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1) |
200 (1,5) |
| Рекомендуемая быстрота действия форвакуумного насоса, м3/ч
(л/с), не менее |
180(50) |
Потребляемая мощность при номинальном напряжении 380 В для сети
трёхфазного тока, Вт 1) |
12000+600
-1200 |
Расход охлаждающей воды температурой
от +10°С до +20°С, л/ч, не менее 2) |
600 |
| Объем заливаемой рабочей жидкости, л 3) |
47 |
| Масса, кг, не более 4) |
550 |
| Габаритные размеры, мм, не более 5) |
|
| высота |
2414 |
| ширина |
1130 |
| длина |
1250 |
ПРИМЕЧАНИЕ:
1) При значениях мощности электронагревателей отличных от номинальной,
возможно снижение
значения параметров на 30%.
2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2).
Слив из насоса должен быть свободным с разрывом струи.
3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ
19.20.29-061-00218526-2019.
Уровень рабочей жидкости должен находиться в районе риски на фланце
смотрового стекла.
4) Без заглушек, деталей их крепления и рабочей жидкости.
5) Без заглушек и деталей их крепления. |
|
