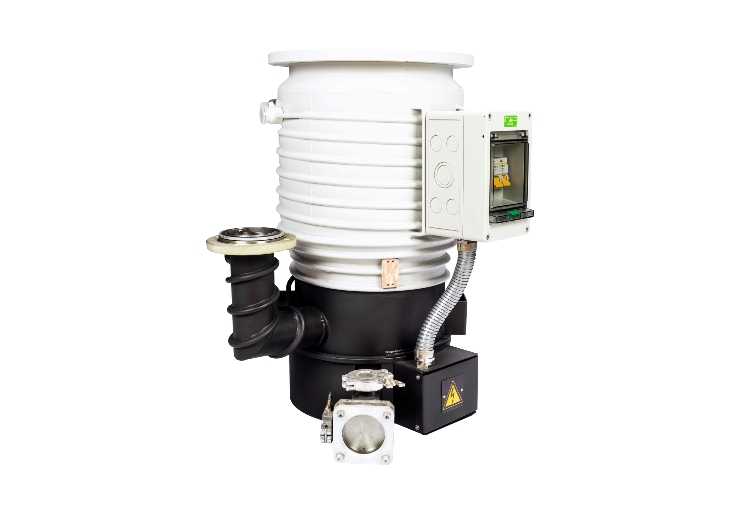

НД-250 Диффузионный высоковакуумный насос
Рабочее состояние диффузионного насоса НД-250(Р) зависит от температуры
рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется
заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное
«VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости
в диффузионном насосе НД-250(Р) максимум 1,8л, минимум 1,3л. Смотровое окно для
визуального контроля рабочей жидкости имеет метки максимального и минимального
его количества. При нормальном режиме эксплуатации насоса уровень рабочей
жидкости практически не меняется.
Температура рабочей жидкости при работе насоса на предельном остаточном
давлении составляет около (240...255) 0С. Работу нагревателей в
диффузионном насосе НД-250(Р) рекомендуется контролировать с помощью одного
датчика температуры. Датчик температуры необходимо устанавливать в специальное
гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей
жидкости и увеличение температуры радиаторов до 3200С для
диффузионного насоса НД-250(Р) датчик температуры должен дать команду на
автоматическое отключение нагревателей. Последующее включение нагревателей
насоса не должно быть автоматическим и должно производиться только после
охлаждения системы
Вода на входе в системы охлаждения корпуса и маслоотражателя должна
подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2)
и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды
на корпус 160 л/ч, на маслоотражатель 20 л/ч и регулируется по температуре воды
на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть
свободным (с разрывом струи).
- Требуемая быстрота действия форвакуумных насосов при давлении 26 Па (
0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-250(Р) должна
быть не менее 11 л/с
- Для снижения потерь рабочей жидкости диффузионного насоса НД-250(Р) при
давлениях (1·10-1- 1) Па [(7,5·10-4 - 7,5·10-3)
мм рт.ст.] рекомендуется установить на выходном фланце дополнительную
проточную водяную ловушку ЛП-250
Схема подключения нагревателей
Диффузионный высоковакумный нacoc-250(Р) должен быть подключён к сети
переменного тока 220 В. В насосе установлено два нагревателя 1R1, 1R2 из расчета
два нагревателя на одну фазу. Защита цепей нагревателей обеспечивается
потребителем. Предохранители (выключатели автоматические) выбираются в
соответствии с мощностью нагревателей.
Технические характеристики
Диффузионного вакуумного насоса НД-250(Р)
Наименование параметра и размера
|
Значение
насоса НД-250(Р)
|
| Быстрота действия по воздуху при давлении: |
|
| 1 Па (7,5х10-3 мм рт. ст.), л/с, не менее |
225 |
| 1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее |
1500 |
| 1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее |
2700 |
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч)
(л/с), не менее |
40(11) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее |
26,6 (0,2) |
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более |
3х10-4 (2,25х10-6) |
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин),
не более |
8х10-4 |
| Напряжение питания, В |
220±10% |
| Потребляемая мощность, кВт |
2,4 |
| Количество рабочей жидкости, л: |
|
| max |
2,4 |
| min |
2 |
| Марка рабочей жидкости (масло) |
ВАКМА ОЙЛ 500 |
| Расход охлаждающей воды, л/ч: |
|
| на корпус |
160 |
| на маслоотражатель |
20 |
| Macca, кг, не более * |
28(33) |
| Габаритные размеры, мм, не более** |
|
| высота |
560(580) |
| длина |
470 |
| ширина |
420 |
ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления. |
|
