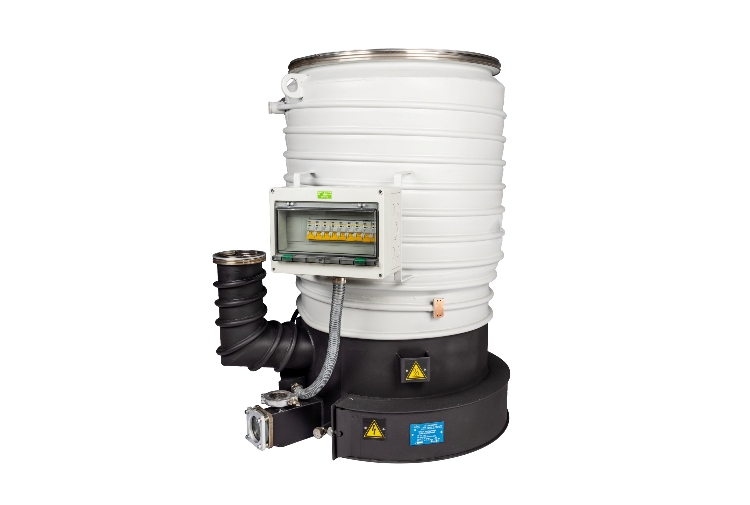

НД-500 Диффузионный высоковакуумный насос
Рабочее состояние диффузионного насоса НД-500 зависит от температуры рабочей
жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется
заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное
«VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости
в диффузионном насосе НД-500 максимум 5,5л, минимум 4л. Смотровое окно для
визуального контроля рабочей жидкости имеет метки максимального и минимального
его количества. При нормальном режиме эксплуатации насоса уровень рабочей
жидкости практически не меняется.Температура рабочей жидкости при работе насоса
на предельном остаточном давлении составляет около (240...255) 0С.
Работу нагревателей в диффузионном насосе НД-500 рекомендуется контролировать
с помощью одного датчика температуры. Датчик температуры необходимо
устанавливать в специальное гнездо радиатора над нагревателем. В том случае,
когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до
3200С для диффузионного насоса НД-500 датчик температуры должен дать
команду на автоматическое отключение нагревателей. Последующее включение
нагревателей насоса не должно быть автоматическим и должно производиться только
после охлаждения системы.
Вода на входе в системы охлаждения корпуса и маслоотражателя должна
подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и
температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды
на корпус 500 л/ч, на маслоотражатель 50 л/ч и регулируется по температуре воды
на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть
свободным (с разрывом струи). Требуемая быстрота действия форвакуумных насосов
при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса
НД-500 должна быть не менее 42 л/с
Для снижения потерь рабочей жидкости диффузионного насоса НД-500 при давлениях
(1·10-1- 1) Па [(7,5·10-4- 7,5·10-3) мм рт.ст.]
рекомендуется установить на выходном фланце дополнительную проточную водяную
ловушку ЛП-500
Схема подключения нагревателей
Диффузионный высоковакумный нacoc-500 должен быть подключён к трёхфазной сети
переменного тока 380B со средней точкой. В насосе установлены девять
нагревателей из расчёта три нагревателя на фазу.
Первая фаза подаётся к нагревателям 1R1, 2R1, 3R1.
Вторая раза подаётся к нагревателям 1R2, 2R2, 3R2
Третья фаза подаётся к нагревателям 1R3, 2R3, 3R3
Технические характеристики
Диффузионного вакуумного насоса НД-500
Наименование параметра и размера
|
Значение
насоса НД-500
|
| Быстрота действия по воздуху при давлении: |
|
| 1 Па (7,5х10-3 мм рт. ст.), л/с, не менее |
900 |
| 1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее |
6000 |
| 1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее |
10800 |
Быстрота действия форвакуумных насосов при давлении
26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч)
(л/с), не менее |
152(42) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее |
26,6 (0,2) |
Предельное остаточное давление при температуре окружающего воздуха
от +100С до +350С, Па (мм рт.ст.), не более |
3х10-4 (2,25х10-6) |
Обратный поток паров рабочей жидкости при давлении
1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин),
не более |
8х10-4 |
| Напряжение питания, В |
220/380±10% |
| Потребляемая мощность, кВт |
7,2 |
| Количество рабочей жидкости, л: |
|
| max |
9,4 |
| min |
8 |
| Марка рабочей жидкости (масло) |
ВАКМА ОЙЛ 500 |
| Расход охлаждающей воды, л/ч: |
|
| на корпус |
500 |
| на маслоотражатель |
50 |
| Macca, кг, не более * |
92 |
| Габаритные размеры, мм, не более** |
|
| высота |
940 |
| длина |
818 |
| ширина |
630 |
ПРИМЕЧАНИЕ:
*Без заглушек, деталей их крепления и рабочей жидкости.
** Без заглушек и деталей их крепления. |
|
