Наименование:

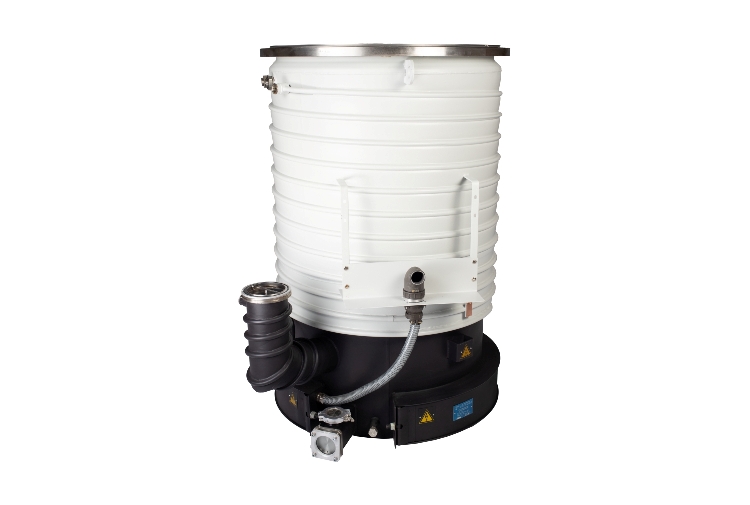

НД-630

Тип:
Диффузионный высоковакуумный насос

ТУ:
ТУ 19.20.29-061-00218526-2019

Краткое тех. описание:
–

Цена НД-630:
Уточняйте по телефону или через обратную связь.

НД-630 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-630 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-630 максимум 9л, минимум 6л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255)⁰С.
Работу нагревателей в диффузионном насосе НД-630 рекомендуется контролировать с помощью одного датчика температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 360⁰С для диффузионного насоса НД-630 датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см²) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 600 л/ч, на маслоотражатель 80 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-630 должна быть не менее 70,3 л/с
Для снижения потерь рабочей жидкости диффузионного насоса НД-630 при давлениях (1·10^-1 - 1) Па [(7,5·10^-4 - 7,5·10^-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-630

Схема подключения нагревателей

Диффузионный высоковакумный нacoc-630 должен быть подключён к трехфазной сети переменного тока 380B со средней точкой. В наcoce НД-630 установлены двенадцать нагревателей из расчета четыре нагревателя на фазу.
Первая фаза подаётся к нагревателям 1R1, 2R1, 3R1, 4R1.
Вторая фаза подаётся к нагревателям 1R2, 2R2, 3R2, 4R2
Третья фаза подаётся к нагревателям 1R3, 2R3, 3R3,4R3

Технические характеристики
Диффузионного вакуумного насоса НД-630

Наименование параметра и размера	Значение насоса НД-630
Быстрота действия по воздуху при давлении:
1 Па (7,5х10^-3 мм рт. ст.), л/с, не менее	1500
1х10^-1 Па (7,5х10^-4 мм рт. ст.), л/с, не менее	10000
1х10^-2 Па (7,5х10^-5 мм рт. ст.), л/с, не менее	18000
Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м³/ч) (л/с), не менее	254(70,3)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее	26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха от +10⁰С до +35⁰С, Па (мм рт.ст.), не более	3х10^-4 (2,25х10^-6)
Обратный поток паров рабочей жидкости при давлении 1х10^-2 Па (7,5х10^-5 мм рт. ст.), мг/(см² мин), не более	8х10^-4
Напряжение питания, В	220/380±10%
Потребляемая мощность, кВт	12
Количество рабочей жидкости, л:
max	12
min	9,5
Марка рабочей жидкости (масло)	ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус	600
на маслоотражатель	80
Macca, кг, не более *	180
Габаритные размеры, мм, не более**
высота	1130
длина	1005
ширина	750
ПРИМЕЧАНИЕ: Без заглушек, деталей их крепления и рабочей жидкости. * Без заглушек и деталей их крепления.
