Наименование:
НД-1000

Тип:
Диффузионный высоковакуумный насос

ТУ:
ТУ 19.20.29-061-00218526-2019

Краткое тех. описание:
–

Цена НД-1000:
Уточняйте по телефону или через обратную связь.

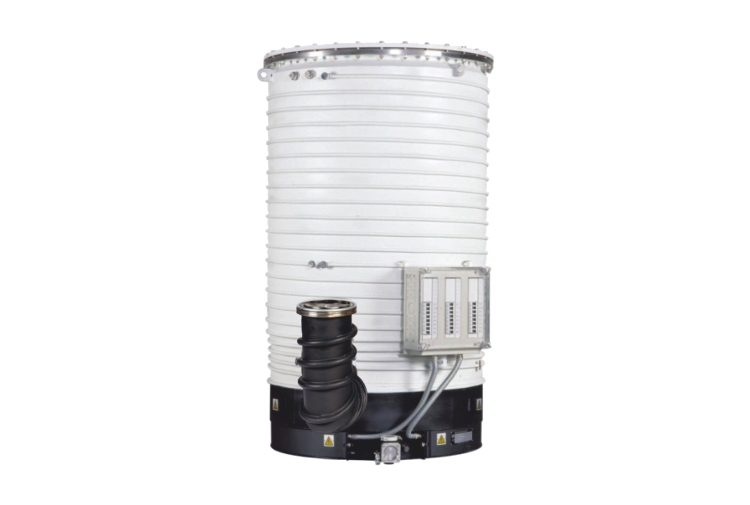

НД-1000 Диффузионный высоковакуумный насос

Рабочее состояние диффузионного насоса НД-1000 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-1000 максимум 23л, минимум 16л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.

Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) ⁰С.

Работу нагревателей в диффузионном насосе НД-1000 рекомендуется контролировать с помощью двух датчиков температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 360 0С для диффузионного насоса НД-1000, датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 1500 л/ч, на маслоотражатель 150 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).

Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-1000 должна быть не менее 164 л/с
Для снижения потерь рабочей жидкости диффузионного насоса НД-1000 при давлениях (1·10^-1 - 1) Па [(7,5·10^-4 - 7,5·10^-3) мм рт.ст.] рекомендуется установить на выходном фланце дополнительную проточную водяную ловушку ЛП-1000

Схема подключения нагревателей

Диффузионный высоковакумный нacoc-1000 должен быть подключён к трехфазнои сети переменного тока 380B со средней точкой. В наcoce НД-1000 установлены двадцать четыре нагревателя из расчёта восемь нагревателей на фазу.

Технические характеристики
Диффузионного вакуумного насоса НД-1000

Наименование параметра и размера	Значение насоса НД-1000
Быстрота действия по воздуху при давлении:
1 Па (7,5х10^-3 мм рт. ст.), л/с, не менее	3500
1х10^-1 Па (7,5х10^-4 мм рт. ст.), л/с, не менее	23000
1х10^-2 Па (7,5х10^-5 мм рт. ст.), л/с, не менее	45000
Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м³/ч) (л/с), не менее	591(164)
Наибольшее выпускное давление, Па (мм рт. ст.), не менее	26,6 (0,2)
Предельное остаточное давление при температуре окружающего воздуха от +10⁰С до +35⁰С, Па (мм рт.ст.), не более	3х10^-4 (2,25х10^-6)
Обратный поток паров рабочей жидкости при давлении 1х10^-2Па (7,5х10^-5 мм рт. ст.), мг/(см² мин), не более	8х10^-4
Напряжение питания, В	220/380±10%
Потребляемая мощность, кВт	24
Количество рабочей жидкости, л:
max	24
min	19
Марка рабочей жидкости (масло)	ВАКМА ОЙЛ 500
Расход охлаждающей воды, л/ч:
на корпус	1500
на маслоотражатель	150
Macca, кг, не более *	410
Габаритные размеры, мм, не более**
высота	1880
длина	1500
ширина	1140
ПРИМЕЧАНИЕ: Без заглушек, деталей их крепления и рабочей жидкости. * Без заглушек и деталей их крепления.
