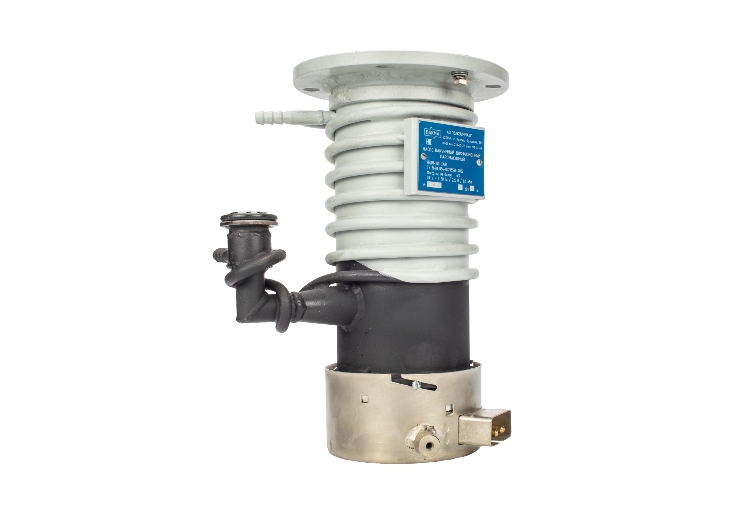

НВДМ-100 Диффузионный высоковакуумный насос
Работа диффузионного насоса НВДМ-100 основана на захвате и переносе
откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода
в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-100
представляет собой колпак с напаянной на него трубкой охлаждения с штуцерами.
Нагреватель диффузионного насоса НВДМ-100, открытого типа представляет собой
металлический корпус с уложенным в него керамическим основанием с нагревательным
элементом, выполненным в виде спирали из нихромовой проволоки.
Во время работы насоса необходимо следить за расходом и температурой
охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка
рабочей жидкости зависит от режима работы насоса (входного давления,
продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время,
через которое заменяется или доливается рабочая жидкость, может быть от 100 до
1000 и более часов. Большой расход рабочей жидкости наблюдается при работе
насоса в диапазоне входных давлений от 6,6×10-2до 13,3 Па (от 5×10-4до
1×10-1мм рт.ст.).
Вода на входе в системы охлаждения корпуса и маслоотражателя должна
подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от
плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей
воды 35+5л/ч и регулируется по температуре воды на выходе, которая не
должна превышать плюс 400С. Слив воды должен быть свободным (с
разрывом струи). Не допускаются: работа насоса без водяного охлаждения,
превышение наибольшего выпускного давления 35 Па (0,263 мм рт.ст.) Уровень
рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры
диффузионного насоса НВДМ-100, должен соответствовать min 7мм, max 11мм. Объём
заливаемой рабочей жидкости 0,07л
- Требуемая быстрота действия форвакуумного насоса при давлении 60 Па
(0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-100 должна быть
не менее 2 л/с
Технические характеристики
Диффузионного вакуумного насоса НВДМ-100
Наименование параметра и размера
|
Значение для
насоса НВДМ-100
|
Быстрота действия в диапазоне рабочих давлений: от 6,6х10-4 до
1,3х10-1 Па
(от 5х10-6 до 1х10-3 мм рт.ст.), л/с * |
340±40 |
Быстрота действия форвакуумного насоса при давлении 60 Па
(0,45 мм рт.ст)
в выходном сечении диффузионного насоса, м3/ч (л/с), не
менее: |
7,2 (2) |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее |
35 (0,263) |
Предельное остаточное давление, Па (мм рт.ст.), не более,
при температуре окружающей среды: |
|
| от +100С до +250С включ. |
6,6х10-5 (5х10-7) |
| св.+250С до +450С включ. |
6,6х10-4 (5х10-6) |
| Обратный поток паров рабочей жидкости, мг/ч·см2, не более |
5х10-2 |
| Потребляемая мощность при номинальном напряжении |
|
| 220 В, Вт |
500 +30
-10 |
| Расход охлаждающей воды, л/ч |
35+5 |
| Объём заливаемой рабочей жидкости, л |
0,07 |
| Уровень рабочей жидкости, мм: |
|
| min |
7 |
| max |
11 |
| Марка рабочей жидкости (масло) |
ВАКМА ОЙЛ 500 |
| Масса насоса, кг, не более ** |
6,5 |
| Габаритные размеры, мм, не более*** |
|
| высота |
320 |
| длина |
250 |
| ширина |
170 |
ПРИМЕЧАНИЕ:
* При мощности нагревателей от номинальной до максимальной. При
мощности нагревателей
от номинальной до минимальной возможно уменьшение значения параметров на
30 %.
** Без заглушек, деталей их крепления и рабочей жидкости.
*** Без заглушек и деталей их крепления.
|
|
