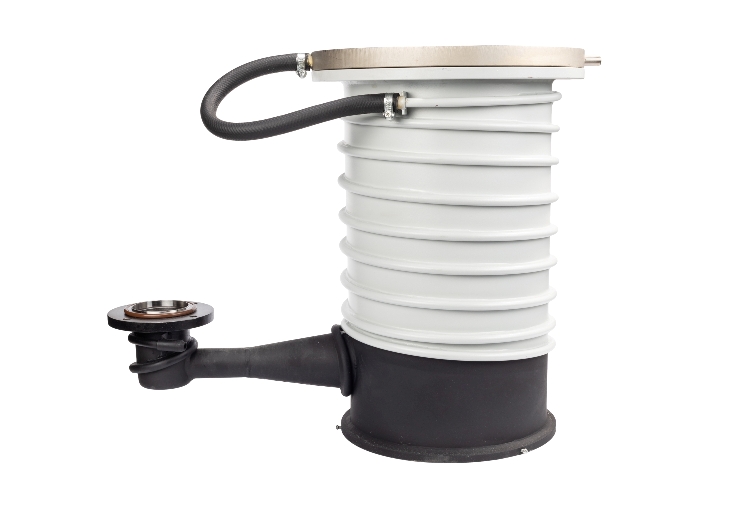

НВДМ-250 Диффузионный высоковакуумный насос

Работа диффузионного насоса НВДМ-250 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-250 представляет собой фланец с проходящей через него трубкой охлаждения, напаянной на колпак, расположенный в центре фланца. Нагреватель диффузионного насоса НВДМ-250 открытого типа представляет собой металлический корпус с уложенным в него керамическим основанием с нагревательным элементом, выполненным в виде спирали из нихромовой проволоки.

Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10^-2 до 13,3 Па (от 5×10^-4 до 1×10^-1 мм рт.ст.).

Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм²) и температурой от плюс 4⁰С до плюс 25⁰С. Рекомендуемый расход охлаждающей воды 100⁺¹⁵ л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40⁰С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 33,3 Па (0,25 мм рт.ст.) Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры насоса НВДМ-250, должен соответствовать min 8мм, max 13мм. Объём заливаемой рабочей жидкости 0,55л

• Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-250 должна быть не менее 15 л/с
