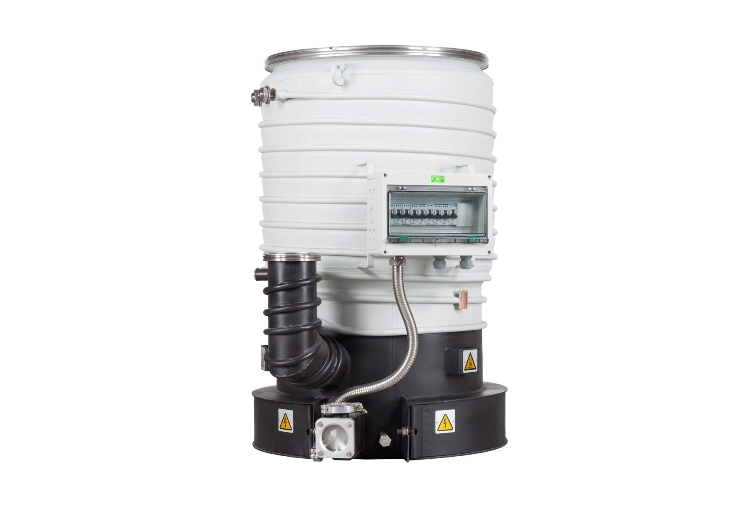

Насос высоковакуумный диффузионный DIP 12 000
Насосы серии DIP - это высоковакуумные насосы (<10-2 мбар). Они всегда
работают в сочетании с форвакуумными насосами. Насосы серии DIP охлаждаются
водой и используют принцип диффузии масла при работе. Они используются в
технологии высокого вакуума для вакуумирования вакуумных камер. Они достигают
самых высоких скоростей откачки в диапазонах давления от 10-2 до 10-7 мбар.
Наименование параметра насоса DIP 12 000
|
Значение
|
| Высоковакуумное соединение, DN |
500 ISO-K |
| Форвакуумное соединение, DN |
100 ISO-K |
| Быстрота действия по воздуху ниже 1х10-4 мбар, л ·с |
12 000 |
| Рабочий диапазон давления, мбар |
< 10-2 - 10-7 |
| Предельное полное давление, мбар |
< 5х10-7 |
| Максимальное допустимое форвакуумное давление, мбар |
< 6х10-2 |
| Объем заливаемой рабочей жидкости, мин./макс, л |
2,4/5,3 |
| Напряжение линии электропитания стандартное, 50/60 Гц, В |
400 ~ 3 Фаз. |
| Мощность нагрева, кВт |
7,2 |
| Количество нагревательных элементов |
9 |
| Время нагрева, мин |
< 25 |
Расход охлаждающей воды:
*для насоса, л/
для колпачкового маслоотражателя, л/ч
максимальное давление подачи, бар |
500
50
6 |
| Количество контуров охлаждения (включая колпачковый маслоотражатель) |
2 |
Соединение для подачи охлаждающей:
для насоса, G
для колпачкового маслоотражателя, G |
1/2"
3/8" |
Рекомендованные форвакуумные насосы:
при величинах рабочего давления >10-4 мбар
при величинах рабочего давления <10-4 мбар |
SOGEVAC SV 300 + RUVAC W 501
TRIVAC D 65 B + RUVAC W 251 |
| Габаритные размеры ,мм |
775х550х940 |
| Масса, прибл., кг |
102 |
Примечание:
* Объем охлаждающей воды рассчитан на обеспечение разницы температур ∆T
= 10 K.
Температура воды на выходе не должна превышать 30°C |
|
