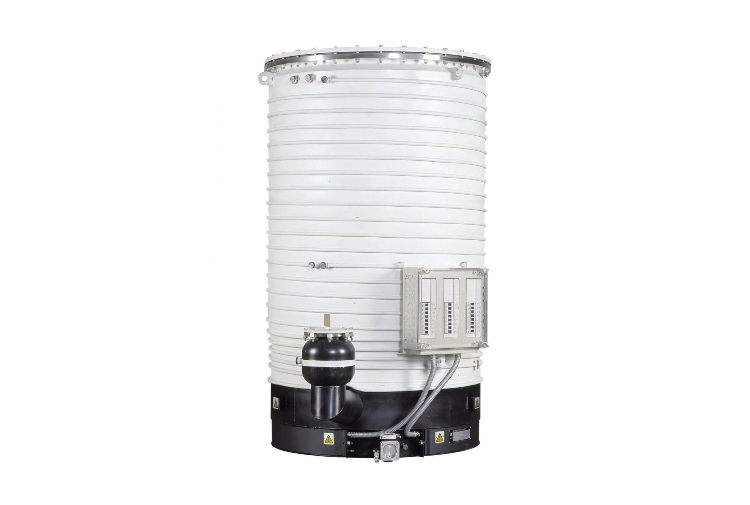

Насосы серии DIP - это высоковакуумные насосы (<10-2 мбар). Они всегда
работают в сочетании с форвакуумными насосами. Насосы серии DIP охлаждаются
водой и используют принцип диффузии масла при работе. Они используются в
технологии высокого вакуума для вакуумирования вакуумных камер. Они достигают
самых высоких скоростей откачки в диапазонах давления от 10-2 до 10-7 мбар.
Наименование параметра насоса DIP 30 000
|
Значение
|
| Высоковакуумное соединение, DN |
800 ISO-F |
| Форвакуумное соединение, DN |
160 ISO-K |
| Быстрота действия по воздуху ниже 1х10-4 мбар, л ·с |
30 000 |
| Рабочий диапазон давления, мбар |
< 10-2 - 10-7 |
| Предельное полное давление, мбар |
< 5х10-7 |
| Максимальное допустимое форвакуумное давление, мбар |
< 6х10-2 |
| Объем заливаемой рабочей жидкости, мин./макс, л |
10/15 |
| Напряжение линии электропитания стандартное, 50/60 Гц, В |
400 ~ 3 Фаз. |
Снижение энергопотребления за счет регулятора мощности
(экономия до 30%), кВт |
12,6 |
| Мощность нагрева, кВт |
18 |
| Количество нагревательных элементов |
18 |
| Время нагрева, мин |
< 30 |
Расход охлаждающей воды:
*для насоса, л/ч
для колпачкового маслоотражателя, л/ч
максимальное давление подачи, бар |
900
80
6 |
| Количество контуров охлаждения (включая колпачковый маслоотражатель) |
3 |
Соединение для подачи охлаждающей:
для насоса, G
для колпачкового маслоотражателя, G |
1/2"
3/8" |
Рекомендованные форвакуумные насосы:
при величинах рабочего давления >10-4 мбар
при величинах рабочего давления <10-4 мбар |
SOGEVAC SV 300 + RUVAC W 1001
SOGEVAC SV 300 + RUVAC W 251 |
| Габаритные размеры ,мм |
1150х920х1450 |
| Масса, прибл., кг |
296 |
Примечание:
* Объем охлаждающей воды рассчитан на обеспечение разницы температур ∆T
= 10 K.
Температура воды на выходе не должна превышать 30°C |
