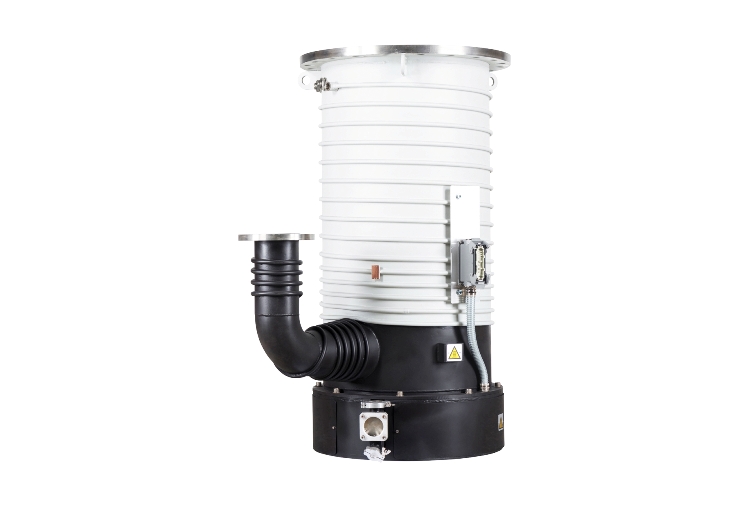

Насос высоковакуумный диффузионный DIJ 20
Контроль энергоэффективности дает экономию энергии до 30% без потери мощности
насоса.
Масляные диффузионные насосы требуют определенной минимальной температуры масла
для работы. Как правило, постоянно используется все 100% установленной тепловой
мощности. Инновационный блок управления энергоэффективностью Leybold для
диффузионных насосов снижает энергопотребление до 30%, поскольку подаваемая
мощность значительно снижается после достижения рабочей температуры насоса.
Дальнейшая экономия достигается за счет использования режима ожидания при
пониженной температуре.
Наименование параметра насоса DIJ 200
|
Значение
|
| Высоковакуумное соединение, DN |
20" ANSI |
| Форвакуумное соединение, DN |
4" ANSI |
| Скорость откачки азота < 10-4, мбар |
10 800 |
| Рабочий диапазон, мбар |
< 10-2 - 10-7 |
| *Предельное полное давление, мбар |
< 5х10-7 |
| Максимально допустимое переднее давление вакуума, мбар |
< 5х10-1 |
| Объем заливаемой рабочей жидкости, мин./макс, л |
5/7 |
Напряжение сети, В
- в зависимости от варианта, 50/60 Гц, В |
400 ~ 3 Фаз.
460 ~ 3 Фаз |
| Мощность нагрева, кВт |
10,8 |
| Количество нагревательных элементов |
9 |
| Время нагрева, мин |
< 25 |
Расход охлаждающей воды:
- для насоса, л/ч
- для колпачкового маслоотражателя, л/ч |
600
80 |
| Количество контуров охлаждения (включая колпачковый маслоотражатель) |
2 |
Соединение для подачи охлаждающей:
- для насоса, G
- для колпачкового маслоотражателя, G |
1/2"
3/8" |
Рекомендованные вакуумные насосы при рабочем давлении >10-4 мбар:
- с масляным уплотнением
- сухое сжатие |
SOGEVAC SV 300В & RUVAC W 1001
DRYVAC DV 450 & RUVAC W 1001 |
Рекомендованные вакуумные насосы при рабочем давлении <10-4 мбар:
- с масляным уплотнением |
SOGEVAC SV 100В & RUVAC W 501 |
| Рекомендуемый вспомогательный насос |
TRIVAC D 65 B |
| Масса, прибл., кг |
208 |
Примечание:
*Объем охлаждающей воды указан равным ∆T = 10 K. Температура нагнетания
не должна превышать 30 °C |
|
