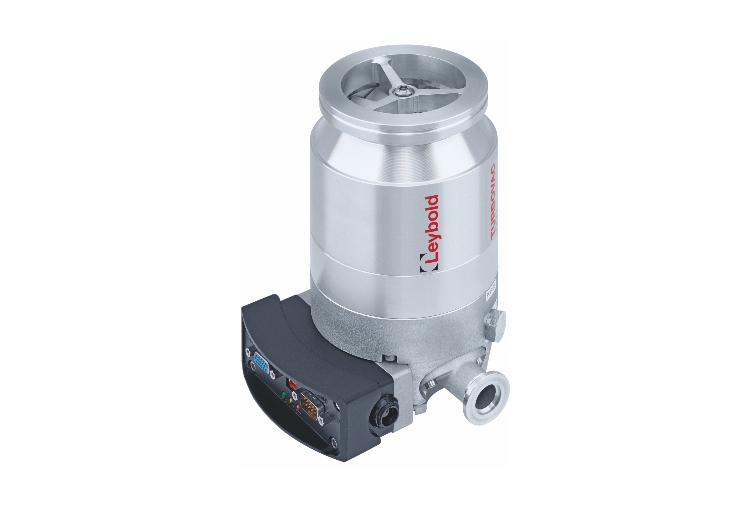

Наименование параметра насоса TURBOVAC 90 i/iX
|
Значение
|
| Высоковакуумное соединение (входной фланец), DN |
63 ISO-K, 63 CF |
| Форвакуумное соединение (выходной фланец), DN |
16 ISO-KF |
Быстрота действия, л/с
N2 Азот
Ar Аргон
He Гелий
H2 Водород |
90
83
90
78 |
Производительность по газу, мбар ∙ л/с
N2 Азот
Ar Аргон
He Гелий
H2 Водород |
10
3
11
11 |
Степень сжатия
N2 Азот
Ar Аргон
He Гелий
H2 Водород |
1х1011
1х1011
–
5х107 |
Предельное давление с использованием двухступенчатого
пластинчато-роторного насоса.
Фланец ISO-K / CF, мбар |
< 8х10-8 / < 5х10-10 |
Максимальное форвакуумное давление.
N2 Азот, мбар |
14 |
Рекомендуемые форвакуумные насосы:
TRIVAC
SCROLLVAC
DIVAC |
D 2,5 E / D 4 B
SC 5 D
1,4 HV3 |
| Рабочая частота вращения, об/мин |
72 000 |
| Автоматическая настройка частоты вращения, % |
от 62 до 100 |
| Время выхода на режим, приблизительное, мин |
1,5 |
Температура окружающей среды:
Эксплуатация
Хранение |
от +5 до +45
от -15 до -70 |
| Охлаждение (стандартное) |
Конвекция |
| Охлаждение (дополнительное) |
Воздушное или водяное |
| Соединение для продувочного газа |
G 1/8" |
| Соединение для продувки |
G 1/8" |
| Потребление охлаждающей воды, л/ч |
от 30 до 60 |
| Допустимое давление подачи охлаждающей воды, Бар |
от 3 до 6 |
| Допустимая температура охлаждающей воды °C |
от +15 до +35 |
Уровень шума:
при конвекционном охлаждении, дб
с радиальным охладителем, дб
с осевым охладителем, дб |
< 41
< 44
< 49 |
| Напряжение питания, В |
24/48+10% |
| Максимальная потребляемая мощность, Вт |
240 |
| Потребляемая мощность при предельном давлении, Вт |
20 |
| Тип защиты, IP |
40 |
| Масса ISO-K / CF, TURBOVAC i, кг |
3,1 |
| Масса ISO-K / CF, TURBOVAC iХ, кг |
3,6 |
