Наименование параметра насоса

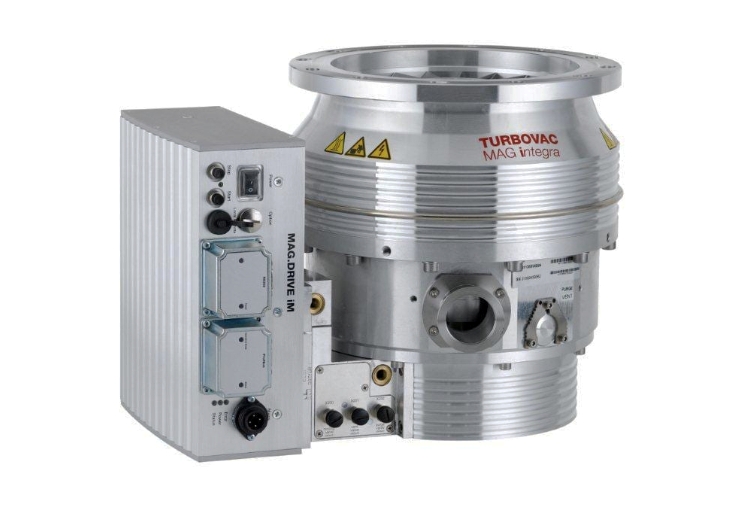

TURBOVAC MAG W 2200 iP (L)
|
Значение
|
| Входной фланец, DN |
250 ISO-F, 250 CF |
| Выходной фланец, DN |
40 ISO-KF |
| Соединение для продувочного газа / вентиляции, DN |
16 ISO-KF |
Быстрота действия, л/с
N2 – Азот
Ar – Аргон
He – Гелий
H2 – Водород |
2100
1900
2050
1750 |
| Номинальная скорость вращения, об/мин |
30 600 |
Коэффициент сжатия
N2 – Азот
Ar – Аргон
He – Гелий: (1 станд. куб. см/мин)
H2 – Водород: (1 станд. куб. см/мин) |
>108
>108
5х104
5х103 |
Производительность по газу, мбар x л/с
N2 – Азот: (временная эксплуатация)
N2 – Азот: (непрерывный режим работы)
Ar – Аргон: (временная эксплуатация)
Ar – Аргон: (непрерывный режим работы) |
30
17
20
12 |
Предельное давление:
Фланец ISO-F, мбар
Фланец CF, мбар |
<10-8
<10-10 |
| Максимальная температура дегазации, °C |
80 |
Максимальное форвакуумное давление:
для N2, мбар
для Ar, мбар |
2,5
2,5 |
| Рекомендуемый вспомогательный насос |
Насосы TRIVAC B или сухого сжатия |
| Время выхода на режим, мин |
<10 |
| Соединение для подачи охлаждающей воды, G |
1/8" |
| Уровень шума по стандарту ISO 3744, дБ |
<41 |
| Источник питания, В |
200-240+10% |
| Частота сети, Гц |
50/60 |
Потребляемая мощность:
максимальная, Вт
при предельном давлении, Вт |
750
150 |
Допустимая температура окружающей среды:
во время работы, °C
при хранении, °C |
от +10 до +40
от 0 до +60 |
| Относительная влажность воздуха, без конденсации, % |
от 5 до 85 |
| Тип защиты, IP |
30 |
| Категория перенапряжения |
II |
| Категория загрязнения |
2 |
| Масса, кг |
50 |
