АВДМ-160
Диффузионный высоковакуумный агрегат

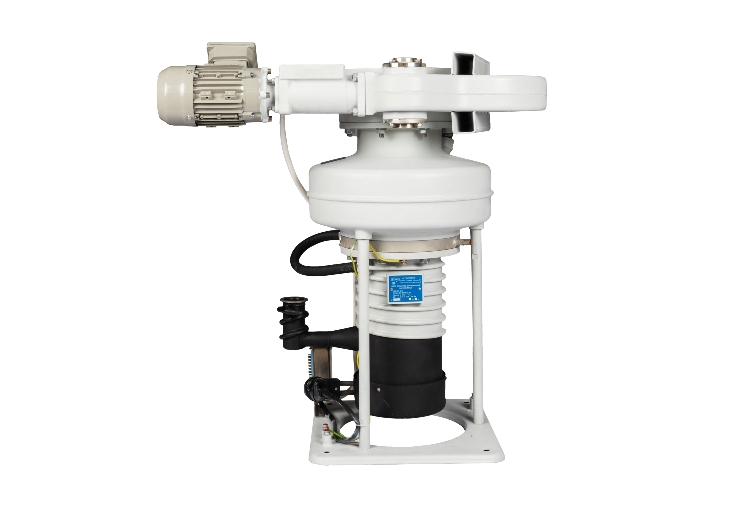

Высоковакуумный агрегат АВДМ-160 представляет собой конструкцию, состоящую из
вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного
затвора, рамы или плиты. Принцип действия агрегата АВДМ-160 основан на
откачивающем действии вакуумного диффузионного паромасляного насоса. При работе
агрегата АВДМ-160 в ловушку заливается жидкий азот. На охлаждённых жидким азотом
элементах вымораживающего устройства происходит конденсация паров рабочей
жидкости. Рама (плита) предназначена для монтажа составных частей агрегата.
Концы проводов электромонтажа выведены на разъем, закрепленный на плите
агрегатов АВДМ-160.
- Требуемая быстрота действия форвакуумного насоса при наибольшем
выпускном давлении в сечении выходного фланца агрегата должна быть для
агрегата АВДМ-160 не менее 2 л/с;
- Расход жидкого азота в установившемся режиме охлаждения при давлении
1,3·10–3Па (1·10-5 мм рт.ст.) для агрегата АВДМ-160 не
более 0,8 л/ч;
- Расход охлаждающей воды температурой от плюс 10 до плюс 20 0С для
агрегата АВДМ-160 60+10л/ч. Давление воды на входе в насос не
должно превышать 0,5 МПа (5 кгс/см2).
- Наибольшая величина натекания должна быть не более 1,3·10–2л·Па/с
(0,1 л·мкм рт.ст./с) для агрегата АВДМ-160;
- Величина обратного потока паров рабочей жидкости для агрегата АВДМ-160
не более 1·10 -4мг/(ч·см2).
Высоковакуумный агрегат АВДМ-160 состоит из:
- Диффузионного паромасляного насоса НВДМ-160
- Азотной ловушки ЛА-160 для уменьшения обратного потока паров рабочей
жидкости из насоса в откачиваемый объем
- Вакуумного затвора 2ЗВЭ-160 для перекрытия входного отверстия агрегата
- Масляный / Сухой: Масляный
- Быстрота действия, л/с: 310
- Быстрота действия, м3/ч: 1116
Технические характеристики
Диффузионного высоковакуумного агрегата АВДМ-160
Наименование параметра и размера
|
Значение для агрегата
АВДМ-160
|
Быстрота действия в диапазоне рабочих давлений от
6,6х10-4 до 1,3х10-1Па (от 5х10-6 до
1х10-3 мм рт.ст.), л/с * |
310 ± 25 |
Предельное остаточное давление, Па (мм рт.ст.), не более
при температуре окружающего воздуха: |
|
| от +10 0С до +25 0С включ. |
6,6х10–5 (5х10–7 ) |
| св. +25 0С до +45 0С |
6,6х10–4 ( 5х10–6 ) |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее * |
33,3 (0,25) |
Потребляемая мощность при номинальном напряжении, Вт, в том
числе,
мощность нагревателя насоса при номинальном напряжении: |
|
| 220 В |
900 +40
-80 |
| 380 В |
800 +40
-80 |
| Условный проход, мм, на входе |
160 |
| Габаритные размеры, мм, не более ** |
|
| высота |
750 |
| длина |
720 |
| ширина |
540 |
| Масса, кг, не более *** |
65 |
ПРИМЕНЕНИЕ:
* При мощности нагревателей от номинальной до максимальной.
При мощности нагревателей от номинальной до минимальной
возможно уменьшение значения параметров на 30 %.
** Без заглушек, деталей их крепления
*** Без заглушек, деталей их крепления и рабочей жидкости |
|
