АВДМ-250 Диффузионный высоковакуумный агрегат / Вакуумное оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АВДМ-250

Тип:
Диффузионный высоковакуумный агрегат

ТУ:


Краткое тех. описание:


Цена АВДМ-250:
Уточняйте по телефону или через обратную связь.

АВДМ-250 Диффузионный высоковакуумный агрегат

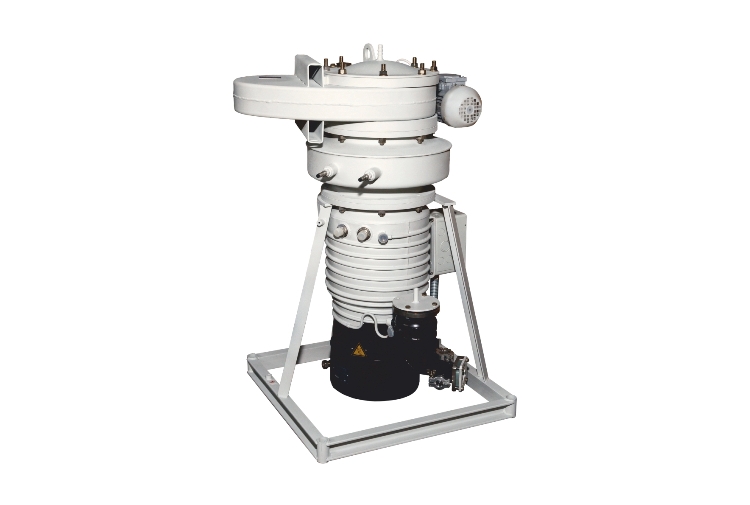

Высоковакуумный агрегат АВДМ-250 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-250 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-250 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на раме агрегата АВДМ-250.

  • Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-250 не менее 5 л/с;
  • Расход жидкого азота в установившемся режиме охлаждения при давлении 1,3·10 –3 Па (1·10-5 мм рт.ст.) для агрегата АВДМ-250 не более 1 л/ч;
  • Расход охлаждающей воды температурой от плюс 10 до плюс 200С для агрегата АВДМ-250 100 +15 л/ч;
  • Давление воды на входе в насос не должно превышать 0,5 МПа (5 кгс/см2).
  • Наибольшая величина натекания должна быть не более 2,66·10–2л·Па/с (0,2 л·мкм рт.ст./с) для агрегата АВДМ-250;
  • Величина обратного потока паров рабочей жидкости для агрегата АВДМ-250 не более 1·10 -4 мг/(ч·см 2).
Высоковакуумный агрегат АВДМ-250 состоит из:
  • Диффузионного паромасляного насоса НВДМ-250
  • Азотной ловушки ЛА-250 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
  • Вакуумного затвора 2ЗВЭ-250Р для перекрытия входного отверстия агрегата
  • Масляный / Сухой: Масляный
  • Быстрота действия, л/с: 870
  • Быстрота действия, м3/ч: 3132
Технические характеристики
Диффузионного высоковакуумного агрегата АВДМ-250

Наименование параметра и размера



Значение для агрегата
АВДМ-250


Быстрота действия в диапазоне рабочих давлений от
6,6х10-4 до 1,3х10-1Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с *
870 ± 90
Предельное остаточное давление, Па (мм рт.ст.), не более
при температуре окружающего воздуха:

от +10 0С до +25 0С включ. 6,6х10–5 (5х10–7 )
св. +25 0С до +45 0С 6,6х10–4 ( 5х10–6 )
Наибольшее выпускное давление, Па (мм рт.ст.), не менее * 33,3 (0,25)
Потребляемая мощность при номинальном напряжении, Вт, в том числе,
мощность нагревателя насоса при номинальном напряжении:

220 В 2100 +90
           -30
380 В 2000 +90
           -30
Условный проход, мм, на входе 250
Габаритные размеры, мм, не более **
высота 1150
длина 840
ширина 780
Масса, кг, не более *** 140

ПРИМЕНЕНИЕ:
* При мощности нагревателей от номинальной до максимальной.
При мощности нагревателей от номинальной до минимальной
возможно уменьшение значения параметров на 30 %.
** Без заглушек, деталей их крепления
*** Без заглушек, деталей их крепления и рабочей жидкости
