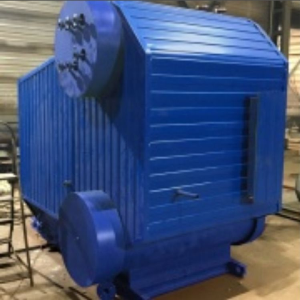

Паровой котел Е-1,0-0,9М (ПКН- 2М)

(СЫРАЯ НЕФТЬ)

Паровой котел  Е-1,0 - 0,9М  (ПКН- 2М) предназначен для выработки насыщенного пара, используемого на технологические нужды предприятий различных отраслей, а также для систем отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначения. Котел может работать в водогрейном режиме.

Котел Е-1,0 - 0,9М  (ПКН- 2М)  принадлежит к серии водотрубных барабанных котлов с естественной циркуляцией, расчитан для работы на жидком топливе (сырая нефть).

Котел Е-1,0 - 0,9М  (ПКН- 2М)  изготавливается в газоплотном исполнении с облегченной тепловой изоляцией и съемной декоративной обшивкой из профилированной тонколистовой стали.

Котел Е-1,0 - 0,9М  (ПКН- 2М) состоит из блока котла, вспомогательного оборудования (питательный насос), комплекта запорно-регулирующей арматуры, комплекта контрольно-измерительных приборов, комплекта автоматики управления и безопасности, смонтированного на общей опорной раме.

В состав блока котла входит трубная система, каркас, тепловая изоляция, обшивка и устройство топочное 19-01-06-000-1.

ТРУБНАЯ СИСТЕМА СОСТОИТ:

• из двух барабанов (верхнего и нижнего), расположенных на одной вертикальной оси и соединенных между собой трубами конвективного пучка;
• двух боковых топочных экранов, включенных в общую систему циркуляции верхними и нижними коллекторами, вваренными в барабаны. Верхние и нижние экраны расположены в одной вертикальной плоскости;
• потолочного экрана, соединенного с верхним барабаном экранными трубами.

На торцах нижних боковых коллекторах для осмотра и очистки установлены лючки.

На торцах барабанов установлены съемные люки, обеспечивающих доступ во внутреннюю часть барабанов, к трубам конвективного пучка и коллекторам боковых экранов для осмотра и очистки.

Для осмотра и очистки конвективного пучка на боковых поверхностях котла установлены прочистные люки.

На котел паровой  Е-1,0 - 0,9М  (ПКН- 2М)  устанавливается устройство топочное 19-01-06-000-1.

Приток воздуха на горение осуществляется через специальные щели устройства топочного.

Удаление дымовых газов из топочной камеры котла осуществляет дымосос, установленный в задней части котла. Дымосос не входит в базовую комплектацию котла.

Трубная система котла способна выдержать кратковременное (не более 4 часов) повышение давление в топочной камере до 3 кПа и разряжение до 0,4 кПа при увеличении мощности до 110%.

Запорно-регулирующая арматура, контрольно-измерительные приборы и автоматика обеспечивают безопасную и экономичную эксплуатацию котла на расчетных режимах работы.

Котлы  паровые Е-1,0 - 0,9М  (ПКН- 2М) могут комплектоваться оборудованием водоподготовки и золоуловителем (по дополнительному договору).

Котел Е-1,0 - 0,9М  (ПКН- 2М)  поставляется одним транспортабельным блоком на опорной раме: блок котла совместно с питательным насосом, с запорно-регулирующей арматурой, контрольно-измерительными приборами, автоматикой управления и безопасности.

Часть узлов и деталей поставляются отдельными грузовыми местами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
