РГМГ-1М, РГМГ-2М... Горелки / Энергетическое оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
РГМГ-1М, РГМГ-2М, РГМГ-3М

Тип:
Горелки

ТУ:
ТУ 38-101656-87

Краткое тех. описание:
Предназначены для работы с самыми различными видами газового и жидкого топлива (природного газа низкого давления, мазута, дизельного и печного топлива, а также других видов жидкого топлива с похожими характеристиками, в первую очередь по вязкости и температуре воспламенения) в топках паровых и водогрейных котлов с рабочим диапазоном от 1 до 3,5 МВт

Цена РГМГ-1М, РГМГ-2М...:
Уточняйте по телефону или через обратную связь.

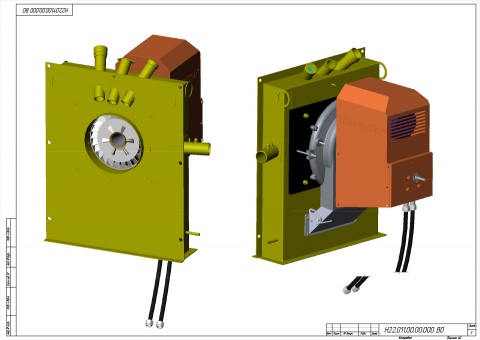

Горелки РГМГ-1М, РГМГ-2М, РГМГ-3М

Газомазутные горелки РГМГ-1м, РГМГ-2м, РГМГ-3м - предназначены для работы с самыми различными видами газового и жидкого топлива (природного газа низкого давления, мазута, дизельного и печного топлива, а также других видов жидкого топлива с похожими характеристиками, в первую очередь по вязкости и температуре воспламенения) в топках паровых и водогрейных котлов с рабочим диапазоном от 1 до 3,5 МВт. Газомазутные горелки РГМГ-1м, РГМГ-2м, РГМГ-3м представляют собой газовую горелку серии ГГ с форсункой Р-200м.  Настоящие модификации горелок предназначены для установки на котельное оборудование соответсвующей мощности типа Е, КВ-ГМ.  Использование газомазутных горелок РГМГ допустимо не только на котлах, есть опыт установки ее как горелки для сушильного барабана.

Главным преимуществом горелок РГМГ-1м, РГМГ-2м, РГМГ-3м является то, что при отсутствии жидкого топлива, существует возможность демонтажа форсунки, с дальнейшей эксплуатацией горелки на резервном газовом топливе с использованием только ее газовоздушной части, гарантируя, тем самым непрерывную работу котельной  или технологического процесса, без опасных прерываний ее работы.

Горелки серии РГМГ-1м, РГМГ-2м, РГМГ-3м являются оптимальным решением при их применении как в гражданских, так и в самых разнообразных промышленных целях. Постоянный поиск новых решений с целью упрощения их эксплуатации позволили этим устройствам быть среди самых конкурентоспособных в соотношении цена - качество.

Высокие показатели производительности, надежность, удобство и  простота в эксплуатации сделали эти горелочные устройства востребованными во всем мире!



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ-1м, РГМГ-2м, РГМГ-3м

n°  п/п Наименование Значение
РГМГ - 1м РГМГ - 2м РГМГ - 3м
1 Номинальная тепловая мощность  горелки, МВт 1,1 (+0,11/-0,05) 2,2 (+0,22/-0,11) 3,5 (+0,35/-0,17)
2 Коэффициент рабочего регулирования при сжигании природного газа/мазута, не менее 4
3 Номинальное разрежение в камере горения (топке), Па 20 ± 20 20 ± 20 20 ± 10
4 Номинальное давление газа перед горелкой, кПа 1,22 ± 0,24 3,15 ± 0,63 2,5 ± 0,3
5 Присоединительное давление мазута/легкого жидкого топлива; (МПа) 0,15±0,03/0,03±0,02 0,2±0,04/0,04±0,02 0,3±0,06/0,05±0,02
6 Номинальный расход жидкого топлива при Q=40,53 МДж/кг (9680 ккал/кг), кг/ч 98 196 310
7 Номинальный расход природного газа при Q= 33,3 МДж/м3 (7960 ккал/м3), м3/ч 119 238 378
8 Температура газа перед горелкой, оС 0 - 40
9 Температура воздуха перед горелкой, оС 10 - 40
10 Номинальное давление первичного (распыливающего) воздуха, кПа 5 ± 0,5
11 Кинематическая вязкость мазута/легкого жидкого топлива перед горелкой, мм2/сек, не более 44/8
12 Минимальный коэффициент избытка воздуха при сжигании жидкого топлива/природного газа, %, не более 1,2/1,1
13 Допускаемое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования, %, не более 0,2
14 Длина факела при номинальной тепловой мощности, м, не более 1,3 2,5 2,2
15 Топливо Газ природный ГОСТ 5542-87; Мазут ГОСТ 10585-99; Топливо
    дизельное ГОСТ 305-82; Топливо печное бытовое ТУ 38-101656-87
16 Габаритные размеры (Длина, Ширина, Высота), мм 696х744х885 696х744х886 701х817х887
17 Масса, кг, не более: 120 120 150

Горелки РГМГ - 1м, РГМГ - 2м, РГМГ - 3м могут быть оснащены системой автоматики и газовой линией. В состав газовой рампы входит полноценный газовый блок горелок, который обеспечивает безопасность и четкость работы котельного оборудования в целом. Автоматика горелки может быть интегрирована с автоматикой для котла.
