ГБГ-0,2; ГБГ-0,34; ГБГ-0,34П; ГБГ-0,45; ГБГ-0,45П; ГБГ-0,6; ГБГ-0,6П; ГБГ-0,8; ГБГ-0,8П; ГБГ-1,0; ГБГ-1,0П Горелки блочные / Энергетическое оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГБГ-0,2; ГБГ-0,34; ГБГ-0,34П; ГБГ-0,45; ГБГ-0,45П; ГБГ-0,6; ГБГ-0,6П; ГБГ-0,8; ГБГ-0,8П; ГБГ-1,0; ГБГ-1,0П

Тип:
Горелки блочные

ТУ:
ГОСТ 5542-87

Краткое тех. описание:
Предназначены для сжигания, при соблюдении экологических требований, природного газа в топках газоиспользующих агрегатов соответствующей мощности

Цена ГБГ-0,2; ГБГ-0,34; ГБГ-0,34П; ГБГ-0,45; ГБГ-0,45П; ГБГ-0,6; ГБГ-0,6П; ГБГ-0,8; ГБГ-0,8П; ГБГ-1,0; ГБГ-1,0П:
Уточняйте по телефону или через обратную связь.

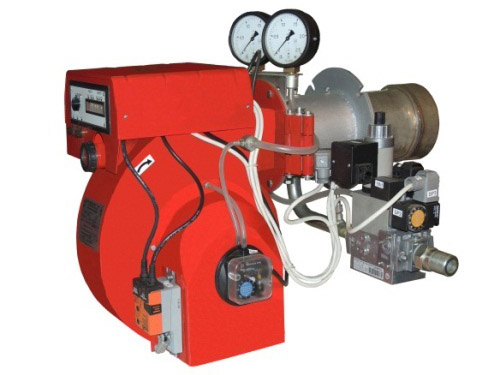

Горелки блочные ГБГ-0,2; ГБГ-0,34; ГБГ-0,34П; ГБГ-0,45; ГБГ-0,45П; ГБГ-0,6; ГБГ-0,6П; ГБГ-0,8; ГБГ-0,8П; ГБГ-1,0; ГБГ-1,0П

Горелки блочные газовые ГБГ предназначены для сжигания, при соблюдении экологических требований, природного газа в топках газоиспользующих агрегатов соответствующей мощности.

Устройство и работа горелки

Вентилятор подает воздух в головку горелки с необходимым давлением и расходом; природный газ под воздействием давления в подводящем газопроводе через клапаны рампы поступает в головку горелки, где происходит его смешивание с воздухом. Зажигание газовоздушной смеси производится электрической искрой от трансформатора зажигания TV1 через электрод зажигания FV1, технологический процесс сжигания природного газа осуществляется факелом в топке газоиспользующей установки.

При замыкании цепи управления SA1 или внешним терморегулятором происходит пуск горелки. Производится тест герметичности газовых клапанов автоматом АЗ; при положительном тесте включается вентилятор и А1 открывает шибер в положение БО. По окончании вентиляции топки сервомотор А1 поворачивает шибер в положение МО, включается трансформатор зажигании TV1, открывается А4 или клапаны YA1 и YA3, горелка включается в работу в режиме МО; от релейного сигнала терморегулятора или SA1 производится двухступенчатое регулирование тепловой мощности МО-БО.

В горелках с плавным регулированием мощность изменяется плавно от дискретных сигналов регулятора А5 на блоке автоматики путем изменения подачи воздуха А1 и подачи газа А4.

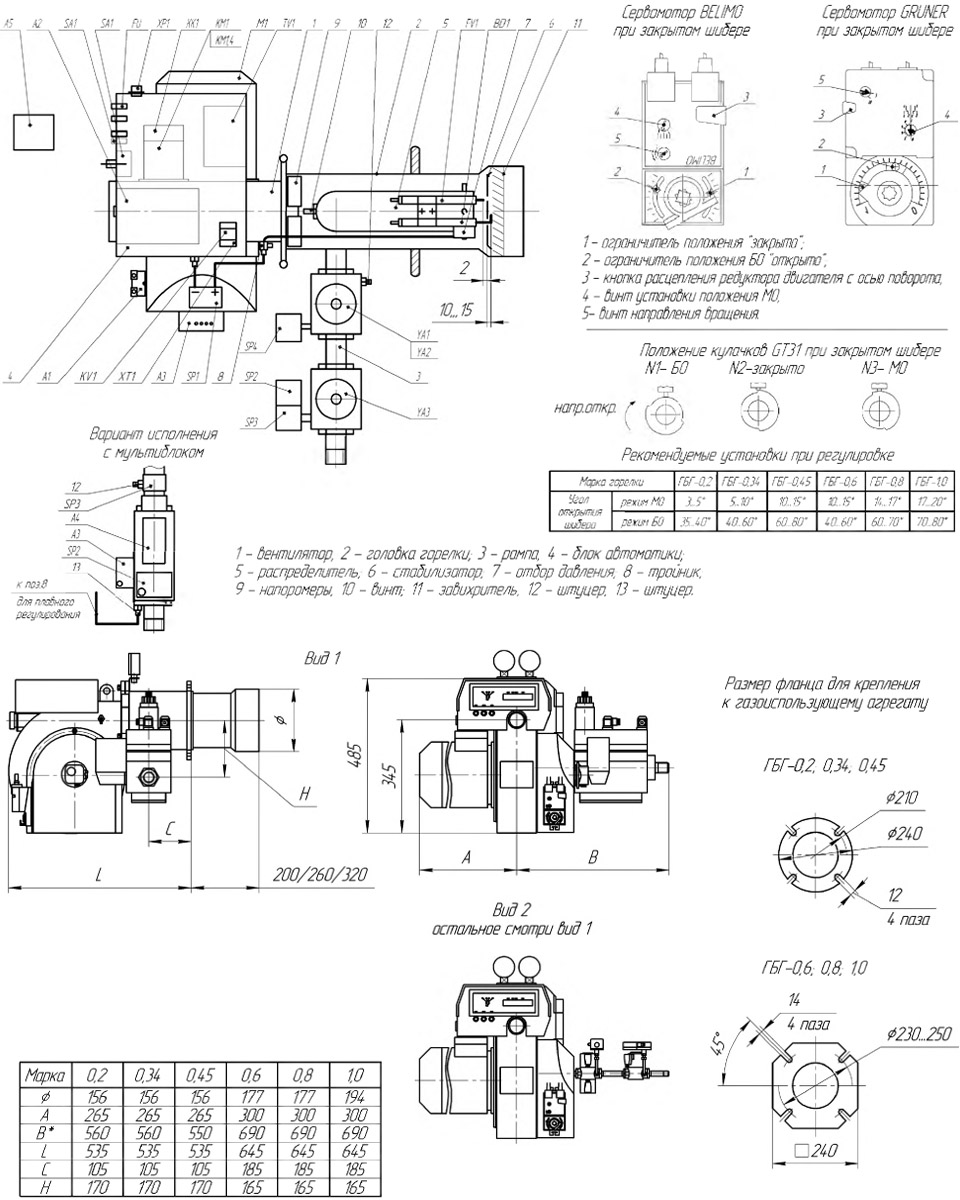

Горелка блочная газовая состоит из следующих основных сборочных единиц:

  • вентилятора 1;
  • головки горелки 2;
  • рампы 3;
  • блока автоматики 4;
  • кабелей и жгутов коммутации.

Обозначения составных частей элементов:

  • А1 - сервомотор шибера воздухозаборника;
  • А2 - блок управления;
  • АЗ - устройство контроля герметичности клапанов;
  • А4 - мультиблок рампы;
  • А5 - термостат или измеритель-регулятор (в комплекте горелки с плавным регулированием); BD1 - электрод контроля пламени;
  • FV1 - электрод зажигания;
  • КК1 - реле электротепловое токовое;
  • КМ1 - пускатель электродвигателя
  • КМ 1.3, КМ 1.4 - приставка контактная;
  • KV1 - реле промежуточное (в комплекте горелки с плавным регулированием);
  • ХТ1 - набор зажимов (в комплекте горелки с плавным регулированием);
  • FU1, FU2, FU3, FU4 - вставки плавкие;
  • Ml - электродвигатель вентилятора;
  • SA1 - переключатель режимов работы (малый огонь МО - большой огонь БО - АВТ);
  • SP1 - датчик-реле понижения давления воздуха;
  • SP2 - датчик-реле понижения давления газа;
  • SP3 - датчик-реле повышения давления газа;
  • SP4 - датчик-реле контроля герметичности;
  • TV 1 - трансформатор зажигания;
  • ХР1 - вилка разъема ШР 12;
  • YA1 - электромагнитный клапан МО;
  • YA2 - электромагнитный клапан БО;
  • YA3 - предохранительный запорный электромагнитный клапан.
Основные технические характеристики горелок
Наименование параметра Значение для исполнений ГБГ
0,2 0,34 0,34Ф
0,34П
0,34ФП
0,45
0,45Ф
0,45П
0,45ФП
0,6
0,6Ф
0,6П
0,6ФП
0,8
0,8Ф
0,8П
0,8ФП
1,0
1,0Ф
1,0П
1,0ФП
Номинальная тепловая мощность, МВт
Гкал/час
0,2
0,17
0,34
0,29
0,45
0,39
0,6
0,52
0,8
0,69
1,0
0,86
Число ступеней регулирования
(% ном)
2
(50/100)
2
(50)
2
(50/100)
2
(50/100)
2
(50/100)
2
(40/100)
Диапазон плавного регулирования мощности, МВт 0,1-0,39 0,12-0,48 0,19-0,76 0,23-0,9 0,28-1,14
Вид топлива Природный газ ГОСТ 5542-87
Давление газа за основным запорным органом, кПа 1,4-36* 1,6-36* 1,6-36* 2,5-36* 4-36* 4-36*
Давление газа перед горелкой при номинальной тепловой мощности**, кПа 1,1+0,1 1,2+0,2 1,3+0,2    1,2+0,2 1,7+0,2
Давление газа перед горелкой при минимальной тепловой мощности**, кПа 0,2+0,1 0,3+0,1 0,2+0,1 0,1+0,1
Давление воздуха перед горелкой при номинальной тепловой мощности, кПа
Давление воздуха перед горелкой при минимальной тепловой мощности, кПа 0,2+од Од+07
Диапазон давления в топке, Па -20-700 -20-900 -20-600
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более
Увеличение коэффициента избытка воздуха в диапазоне регулирования тепловой мощности, не более 0,2
Длина факела при номинальной тепловой мощности, м не более***
укороченный факел
0,6
0,4
0,75
0,5
0,85
0,6

0,75
1,4
1,0
1,8
1,5
Потери тепла от химической неполноты сгорания, %, не более 0,4
Концентрация оксида углерода в сухих продуктах сгорания, приведенная к а=1.0, на выходе из камеры горения газоиспользующей установки в диапазоне рабочего регулирования, %, не более 0,05
Концентрация оксидов азота (NOx) в продуктах сгорания, мгш Согласно требований:
СТБ 1626.1
ГОСТ 10617, ГОСТ 28193, ГОСТ Р 50591
Время защитного отключения подачи газа при погасании контролируемого пламени и отклонениях контролируемых параметров, с, не более 2
Потребляемая электрическая мощность, кВт, не более 0,35 0,5 0,65 1,1 1,25 1,35
Напряжение электрической сети (фаз- ное/линейное), В 220/380
Удельный расход электроэнергии, кВтч/МВт 1,5 1,5 1,1 1,8 1,6 1,4
Вероятность безотказной работы устройства контроля пламени за 2000 ч, не менее 0,92
Средний срок службы, лет, не менее 6
Масса горелки, кг, не более 52 54 60 80 80 85
Габаритные размеры, мм, не более длина
ширина
высота
925
820
500
925
820
500
930
840
500
1025
920
500
1025
920
500
1025
920
500
Расход газа при номинальной мощности (при 760 мм рт. сг и 20°С по ГОСТ 293963), пм3/ч 21,5±1 36,5±1,8 48,4±2,4 64,5±3,2 86±4,3 108±5
Количество и диаметр газовыпускных отверстий распределителя 12отв-Змм
12отв-5мм
12отв-4мм
12отв-5мм
12огв-5мм
12огв-5мм
12отв-4мм
12отв-7мм
12сггв-5мм
12сггв-9мм
12огв-
5,3мм
12огв-9мм
* При заказе для исполнения горелки указывается конкретная величина. ** Корректируется при адаптации горелки к газоиспользующему агрегату по тепловой мощности и анализу продуктов горения.
*** Выбор горелки рекомендуем согласовать с изготовителем.
