Горелки блочные ГБЖ-1,2; ГБЖ-1,6; ГБЖ-2,2;
ГБЖ-2,8; ГБЖ-2,8
Горелки блочные жидкотопливные предназначены для сжигания, при соблюдении
экологических требований, жидкого топлива с кинематической вязкостью 3...12 сСт
(мм2/с) в топках котлов и тепловых агрегатов соответствующей
мощности.
Устройство и работа горелки
Вентилятор подает воздух в головку с необходимым давлением и расходом. Жидкое
топливо всасывается насосом через фильтр и подается с давлением через клапаны в
блок распыления и стабилизации, где распыляется посредством РТ в расширяющийся
под углом 50...700 конус мелкодисперсных капель. Образующаяся в
головке аэрозольная смесь зажигается искрой от TV1 через FV1. Технологический
процесс сжигания топлива осуществляется светящимся факелом в топке агрегата.
При пуске горелки включается вентилятор, А1 открывает воздушный шибер,
производится вентиляция топки и газоходов агрегата, А1 прикрывает воздушный
шибер до положения МО, TV1 подает напряжение на FV1, открывается YA1 происходит
розжиг и горелка функционирует в режиме МО. Переключение в режим БО производится
от внешнего релейного сигнала или посредством SA2 блока автоматики, при этом А1
открывает воздушный шибер в положение БО и блок А2 подает релейный сигнал на
открытие YA2. При установке SA1 в положение АВТ горелка функционирует от внешних
релейных сигналов А5 в режимах: ожидание, МО или БО.
В горелке с подогревателем вначале заполняют топливом GO, включают ТЭН
нагревателя, при нагреве топлива до установленной на TNI температуры происходит
процесс пуска; включается вентилятор, насос прокачивает топливо через УА4, GO,
УА5 в сливной топливопровод; по окончании продувки включается TV1, открывается
УА1, УА5 закрывается, зажигается факел.

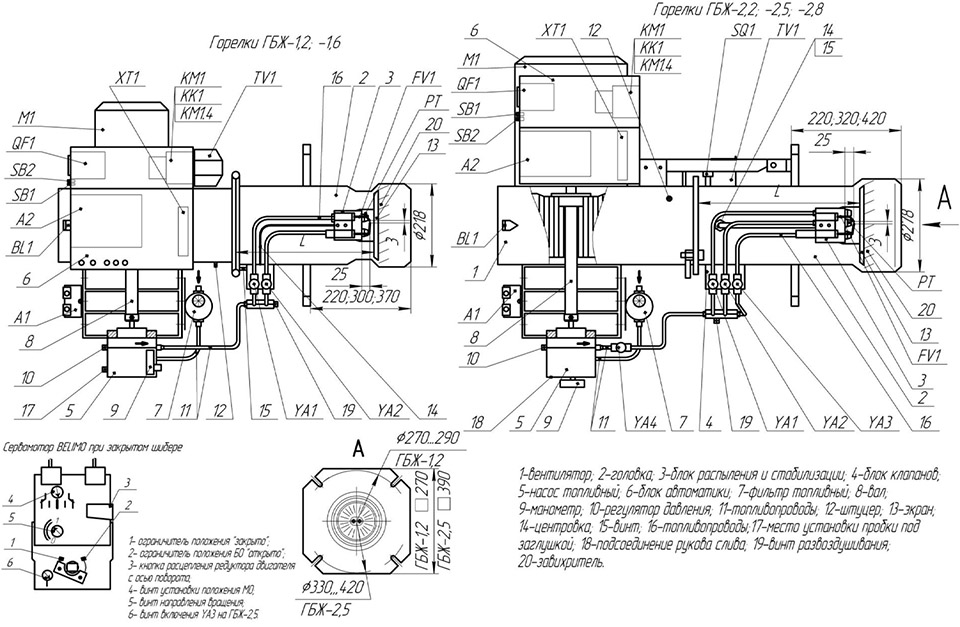

Горелка состоит из следующих основных сборочных единиц:
- вентилятора 1;
- головки 2;
- блока распыления и стабилизации 3;
- блока клапанов 4;
- насоса топливного 5;
- блока автоматики 6;
- фильтра 7;
- подогревателя топлива (GO - наличие оговаривается при заказе);
- кабелей и жгутов коммутации.
Обозначение составных элементов горелки:
- А1 - сервомотор;
- А2 - блок управления;
- А5 - измеритель-регулятор температуры;
- А6 - шкаф управления подогревателем топлива GO;
- YA1, YA2, YA3; YA4 - электромагнитные вентили жидкого топлива (Н.З.);
- YA5 - электромагнитный вентиль жидкого топлива (Н.О.);
- M1 - электродвигатель вентилятора;
- FV1 - электроды зажигания;
- TV 1 - трансформатор зажигания;
- BL1 - фоторезистор (контроль пламени);
- QF - выключатель автоматический трёхфазный;
- SA1 - тумблер переключения режимов (ручной РУЧН - отключено ОТКЛ -
автоматический АВТ);
- SA2 - тумблер переключения режимов (малый огонь МО - большой огонь БО);
KM1 - пускатель электродвигателя М1;
- KK1 - реле электротепловое токовое;
- KM1.4 - приставка контактная;
- PT - распылитель топлива;
- ХТ1 - блок зажимов;
- SQ1 - реле блокировки запуска при открытии горелки;
- FU1 - вставка плавкая;
- R1, R2 - патронные электронагреватели распылителей;
- SP1 - манометр сигнализирующий;
- GO - подогреватель топлива.
Основные технические характеристики горелок
| Наименование параметра |
ГБЖ-1,2 |
ГБЖ-1,6 |
ГБЖ-2,2 |
ГБЖ-2,5 |
ГБЖ-2,8 |
| Номинальная тепловая мощность, МВт (Гкал/час) |
1,2
(1,03) |
1,6
(1,37) |
2,2
(1,89) |
2,5
(2,15) |
2,8
(2,4) |
| Допустимые отклонения, % |
От минус 5 до плюс 5 |
| Регулирование тепловой мощности по отношению к номинальной, % |
Двухступенчатое
50/100 |
Двухступенчатое
35/100 |
| Вид топлива |
Дизельное топливо по ГОСТ 305-82 Печное топливо по ТУ
38.10.1656-99 |
| Минимальный коэффициент избытка воздуха при номинальной тепловой
мощности, не более |
1,15 |
| Увеличение коэффициента избытка воздуха в диапазоне регулирования
тепловой мощности, не более |
0,2 |
| Давление топлива в подводящем топливопроводе, кПа, не более |
200 |
| Высота всасывания топлива, м, не более |
3 |
Давление топлива после насоса, МПа*
на малом огне
на большом огне |
1,05+0,5
0,9+0,5 |
1,05+0,5
0,9+0,5 |
1,2+0,05
1,1+0,05 |
1,2+0,05
1,05+0,05 |
1,3+0,05
1,1+0,05 |
Давление воздуха перед головкой, кПа*
на малом огне на большом огне |
0,2+0,1
1,7+0,1 |
0,2+0,1
1,5+0,1 |
0,2+0,1
1,6+0,1 |
0,3+0,1
1,4+0,2 |
0,3+0,1
1,2+0,2 |
| Диапазон давлений в топке, Па |
-20...800/-20...500 |
-20...800/-20...300 |
| Потери тепла от химической не плотности сгорания на выходе из топки
в диапазоне рабочего регулирования, процент, не более |
0,5 |
| Длина факела при номинальной тепловой мощности***, м исполнение Ф, м |
2,0
1,6 |
2,6
2,15 |
3,2
2,6 |
3,6
3,0 |
4,3
3,5 |
| Время защитного отключения подачи топлива при розжиге, погасании
пламени, отклонениях контролируемых параметров, с, не более |
2 |
| Потребляемая электрическая мощность, кВт, не более |
2,4 |
2,7 |
4,3 |
4,7 |
5,0 |
| Напряжение электрической сети (фаз- ное/линейное), В |
220/380 |
| Допустимые отклонения, процент |
-15...+10 |
| Установленный ресурс до капитального ремонта, ч, не менее |
18 000 |
| Средний срок службы, лет, не менее |
6 |
| Масса горелки, кг, не более |
73,
92** |
75,
95** |
100,
140** |
100,
140** |
100,
140** |
| Габаритные размеры, мм, не более длина ширина высота |
1000
800, 900** 550, 860** |
1000
800, 1050**
550, 860** |
1200
860, 1100**
550, 1000** |
Расход жидкого топлива, кг/ч (л/ч) на малом огне
РТ-Ф-49-60 - 1 шт.
РТ-Ф-53-60 - 1 шт.
РТ-Ф-63-60 - 1 шт.
РТ-Ф-70-60 - 1 шт. РТ-Ф-70-60 - 1 шт. |
50+1(59+1) |
69+1(81+1) |
63+1(74+1) |
71+1(84+1) |
81+1(95+1) |
малом огне
РТ-Ф-49-60 - 2 шт.
РТ-Ф-53-60 - 3 шт.
РТ-Ф-63-60 - 2 шт.
РТ-Ф-63-80 - 2 шт.
РТ-Ф-70-60 - 3 шт. |
100+1(118+2) |
137+1,5(162+2) |
188+2(222+2) |
214+2(252+2) |
242+2(284+2) |
| Характеристики горелок с подогревателем топлива |
| Вид топлива |
Нефтяное топливо с вязкостью при 50°С не более 15°Е |
| Мощность электронагревателя кВт, не менее |
4,0 |
6,0 |
10,0 |
10,0 |
10,0 |
| Степень нагрева топлива при номинальной мощности, °С, не менее |
45 |
60 |
70 |
60 |
55 |
* Корректируется при адаптации горелки к анализу
продуктов сгорания.
** Для горелок с подогревателем топлива
*** Выбор горелки рекомендуем согласовать с изготовителем. |
|
