Подогреватель типа ПСВ (подогреватель сетевой воды)
предназначен для подогрева сетевой воды паром из отборов
турбин, а в отопительных и производственных котельных
паром котлов низкого давления.
Основные узлы подогревателя сетевой воды

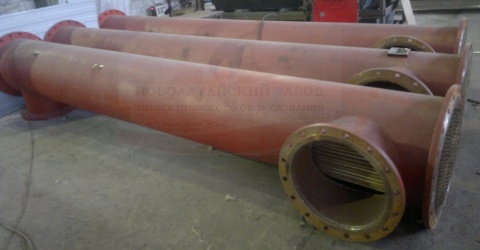

Подогреватель сетевой воды представляет собой
вертикальный кожухотрубный сосуд, корпус подогревателя
изготавливается из 20 стали, типовой ПСВ имеет один
фланцевый разъем в верхней водяной камере, по желанию
заказчика наша компания может изготовить ПСВ с
дополнительным нижним фланцевым соединением, что
позволит упростить профилактический осмотр и
обслуживание подогревателя ПСВ, верхняя и нижняя водяная
камера состоит из эллиптического днища и фланца,
патрубков для входа и выхода воды.
Внутри кожуха устанавливается трубная система, наш
завод предлагает три типа трубных систем:
- Латунь (Л-68),
- Нержавеющая сталь 12Х18Н10Т (нержавейка),
- МНЖ-5 (медно-никелевый сплав).
Диаметр трубки 19 мм, толщина трубки 1 мм.
| Подогреватель сетевой воды |
Диаметр трубок |
Длина секции (мм) |
Диаметр корпуса (мм) |
Число трубок (шт) |
Поверхность нагрева секций (м2) |
Масса (кг) |
| Подогреватели сетевой воды ПСВ 45-7-15 |
19 |
4830 |
720 |
228 |
45 |
2273 |
| Подогреватели сетевой воды ПСВ-63-7-15 |
19 |
5060 |
820 |
320 |
63 |
2737 |
| Подогреватели сетевой воды ПСВ-90-7-15 |
19 |
5430 |
1020 |
456 |
90 |
3963 |
| Подогреватели сетевой воды ПСВ-125-7-15 |
19 |
5430 |
1020 |
640 |
125 |
4295 |
| Подогреватели сетевой воды ПСВ-200-7-15 |
19 |
5780 |
1232 |
1020 |
200 |
7326 |
| Подогреватели сетевой воды ПСВ-200-14-23 |
19 |
5754 |
1240 |
1060 |
200 |
8671 |
| Подогреватели сетевой воды ПСВ-300-14-23 |
19 |
5735 |
1540 |
1217 |
311 |
16007 |
| Подогреватели сетевой воды ПСВ-315-14-23 |
19 |
7540 |
1540 |
1210 |
315 |
13650 |
| Подогреватели сетевой воды ПСВ-315-3-23 |
19 |
6210 |
1524 |
1210 |
315 |
12306 |
| Подогреватели сетевой воды ПСВ-500-3-23 |
19 |
7920 |
1624 |
1926 |
500 |
14650 |
| Подогреватели сетевой воды ПСВ-500-14-23 |
19 |
7763 |
1640 |
1926 |
500 |
16032 |
| Подогреватель сетевой воды ПСВ-520-0,29-2,25 |
19 |
9048 |
1524 |
2302 |
520 |
16705 |
| Подогреватель сетевой воды ПСВ-520-1,37-2,25 |
19 |
9049 |
1540 |
2302 |
520 |
18468 |
| Подогреватель сетевой воды ПСВ-550-0,29-2,45 |
19 |
7715 |
1524 |
1554 |
543 |
19638 |
| Подогреватель сетевой воды ПСВ-550-1,37-2,45 |
19 |
9330 |
1540 |
1554 |
529 |
20671 |
