Описание
Технические данные

Наименование:
ВД, ВДН

Тип:
Вентиляторы

ТУ:
–

Краткое тех. описание:
Предназначены для подачи воздуха в топки паровых котлов и водогрейных котлов

Цена ВД, ВДН:
Уточняйте по телефону или через обратную связь.

Вентиляторы ВД, ВДН

Центробежные дутьевые вентиляторы ВД-2,7,ВД-2,8, ВД-3,5м, ВДН-6,3, ВДН-8, ВДН-9,ВДН-10, ВДН-11,2, ВДН-12,5, ВДН ВДН-13 с посадкой рабочего колеса на вал электродвигателя одностороннего всасывания предназначены для подачи воздуха в топки паровых котлов и водогрейных котлов. Вентиляторы могут работать при температуре перемещаемого воздуха не ниже минус 30°С и не выше +70 градусов С и температуре окружающей среды не ниже 30 градусов С и не выше +40 градусов С. Возможно применение вентиляторов серии ВДН в качестве дымососа для удаления дымовых газов из топок гзомазутных паровых и водогрейных котлов с уравновешенной тягой. При работе вентилятора ВДН в качестве дымососа максимальная температура перемещаемой среды +200 градусов С ипредельная запыленность 0,1 г/м3.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВД, ВДН

Типоразмер	Частота вращения, об./мин.	Установл. мощность двигателя, кВт	Производи- тельность, м³/ч	Напор, Па
Вентилятор ВД-2,7/1500	1500	1,1	550	375
Вентилятор ВД-2,7/3000	3000	1,5	1100	1500
Вентилятор ВД-2,8/1500	1500	3	1300	700
Вентилятор ВД-2,8/3000	3000	7,5	2600	2800
Вентилятор ВД-3,5/1500	1500	3	4300	577

Вентилятор ВДН-6,3/1000	1000	3	3400	625
Вентилятор ВДН-6,3/1500	1500	5,5	5100	1380
Вентилятор ВДН-8/1000	1000	11	6970	990
Вентилятор ВДН-8/1500	1500	15	10460	2230
Вентилятор ВДН-9/1000	1000	11	9930	1250
Вентилятор ВДН-9/1500	1500	15	14900	2830
Вентилятор ВДН-10/1000	1000	11	13620	1550
Вентилятор ВДН-10/1500	1500	30	20430	3520
Вентилятор ВДН-11,2/1000	1000	22	19130	1940
Вентилятор ВДН-11,2/1500	1500	55	28700	4410
Вентилятор ВДН-12,5-1000	1000	30	26600	2430
Вентилятор ВДН-12,5/1500	1500	90	39900	5520

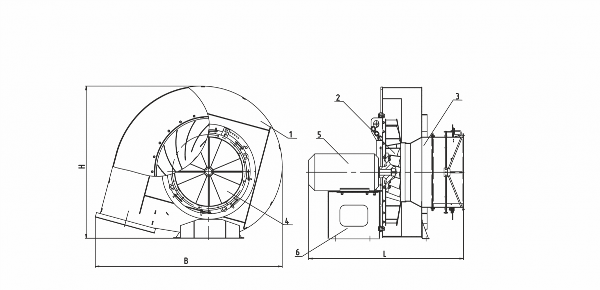

1. Корпус; 2. Рабочее колесо; 3. Всасывающий патрубок, 4. Направляющий аппарат; 5. Электродвигатель; 6 Постамент.
