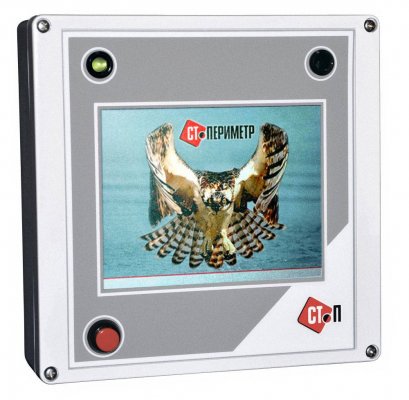

Пульт управления и индикации «ПУИ-32»

ПУИ-32 предназначен для работы в составе сигнализационного комплекса охраны периметра автономного (СКОПА) для контроля состояния и сбора информации, индикации тревог, управления взятием на охрану, снятием с охраны, управления релейными выходами и периферийным оборудованием. ПУИ-32 является системообразующим прибором комплекса и служит для построения систем с контролем до 32 сетевых устройств и шлейфов сигнализации.

Пульт управления и индикации «ПУИ-32», обеспечивает:
• индикацию на встроенном ЖК «touch screen» дисплее текущей и тревожной информации от устройств (до 32);
• управление выносными оповещателями;
• выдачу звукового сигнала «Тревога»;
• автоматическое и ручное управление исполнительными устройствами;
• возможность просмотра и настройки параметров извещателей «ДПР-200»;
• установку параметров радиосети для «РМЦ-НУ»;
• архивацию до 10 000 событий;
• возможность подключения ПУИ-32 к ПК для обновления программного обеспечения и включения комплекса в интегрированную систему охраны на базе ПК.


К ПУИ-32 посредством интерфейса RS-485 могут быть подключены следующие устройства.
- радиомодем центральный нижнего уровня (РМЦ-НУ)
- блоки сопряжения БС1 и БС2
- блок силового реле
- блок релейный (БР)
- радиомодем центральный верхнего уровня (РМЦ-ВУ)

Управление ПУИ-32 осуществляется при помощи встроенного сенсорного экрана ЖК, для чего на экране может быть выведено до 32 виртуальных сенсорных кнопок. Индикация извещений осуществляется при помощи ЖК экрана, встроенных звукового сигнализатора и светового индикатора, выносных звукового и светового оповещателей.
ПУИ-32 имеет один обобщенный релейный выход на систему более высокого уровня (цепь ПЦН).
Питание ПУИ-32 осуществляется от сети 220 В посредством блока питания резервируемого БПР-12/0,2-1 или от другого источника постоянного тока с номинальным выходным напряжением 12 В и током не менее 0,2 А.
ПУИ-32 рассчитан на непрерывный круглосуточный режим работы в условиях помещения (в том числе – неотапливаемого) и сохраняет свои характеристики при температуре окружающей среды от минус 10 до плюс 45°С и относительной влажности воздуха до 98% при температуре 25°С.
Грозозащита по цепям RS-485 обеспечивает устойчивость к наведенным импульсам напряжением до 2 кВ, током короткого замыкания до 100 А и длительностью до 1 мс.

Подключение извещателей к ПУИ-32 посредством интерфейса RS-485 осуществляется при помощи блоков сопряжения БС1, БС2 и радиомодемов оконечных (РМО1 и РМО2). ПУИ-32 интегрируется в другие сигнализационные комплексы посредством семейства программных технологий, представляющих единый интерфейс для управления объектами автоматизации и технологическими процессами (OPC-сервер, USB, Ethernet). Более подробная информация содержится в типовых проектных решениях.

Примечание: длина проводной линии RS-485 не более 1500 м. Для увеличения длины и создания ответвлений рекомендуем использовать ПИ-RS485.
