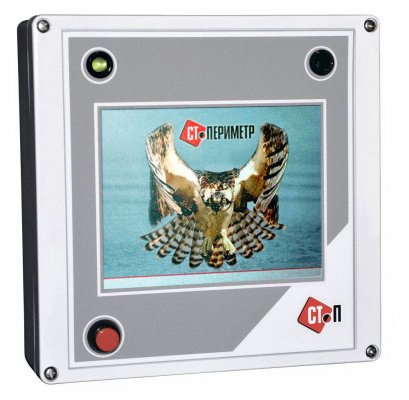

Пульт управления и индикации «ПУИ-272»
ПУИ-272 предназначен для работы в составе сигнализационного комплекса охраны
периметра автономного (СКОПА) для контроля состояния и сбора информации,
индикации тревог, управления взятием на охрану, снятием с охраны, управления
релейными выходами и периферийным оборудованием.
ПУИ-272 предназначен для построения двухуровневых ССОИ большой емкости (до 256
конечных устройств, подключаемых посредством радиосети и до 16, подключаемых
посредством интерфейса RS-485)
Описание
ПУИ-272 при помощи проводной линии с использованием интерфейса RS-485 формирует
сеть обмена извещениями и организует работу в составе комплекса всех его
составных частей. ПУИ-272 обеспечивает возможность подключения, регистрации
индивидуального номера с присвоением сетевого адреса и информационный обмен с 17
устройствами посредством интерфейса RS-485.
Индикация извещений осуществляется при помощи встроенного сенсорного
жидкокристаллического экрана, встроенных звукового сигнализатора и светового
индикатора, выносного оповещателя светового, выносного оповещателя
звукового.
Управление ПУИ-272 осуществляется при помощи встроенного сенсорного экрана
ЖК, для чего на экране могут быть до 17 виртуальных сенсорных экранов (далее
по тексту – экраны), в каждом из которых может отображаться до 16 сенсорных
кнопок.
Предусмотрена возможность группового взятия под охрану или снятия с охраны,
а также группового сброса тревожной индикации всех контролируемых ШС при
помощи отдельной кнопки СБРОС.
ПУИ-272 имеет один обобщенный релейный выход на систему более высокого
уровня (цепь ПЦН). ПУИ-272 обеспечивает замыкание контактов цепи ПЦН при
дежурном режиме всех контролируемых шлейфов.
Характеристики
|
Количество подключаемых сетевых устройств, шт. |
до 17 |
|
Количество контролируемых извещателей или ШС, шт. |
до 272 |
|
Ёмкость архива (максимальное коллечество архивных сообщений) |
10000 |
|
Разрешение ЖК экрана, точек |
320х240 |
|
Тип экрана |
ЖК, Цветной |
|
Порты выходов |
USB, Ethernet, внешний световой оповещатель, внешний звуковой
оповещатель |
|
Параметры цепи ПЦН: |
|
|
- коммутируемый ток, мА; |
до 100 |
|
- коммутируемое напряжение, В. |
до 72 |
|
Степень защиты по ГОСТ 14254-96 |
IP 30 |
|
Диапазон рабочих температур, С |
от минус 10
до плюс 45°С |
|
Диапазон напряжения питания, В |
от 10,2 до 27 |
|
Максимальный собственный ток потребления ПУИ-32 (без ОС и ОЗ): |
|
|
- при напряжении питания 12 В, не более, мА; |
400 |
|
- при напряжении питания 24 В, не более, мА. |
200 |
|
Габаритные размеры (без кабелей): |
|
|
- блок ПУИ-32, мм; |
200х190х75 |
|
- КР-ПУИ, мм. |
205х105х55 |
|
Размер в упаковке, мм |
- |
|
Масса, в упаковке, кг |
0,8 |
|
Средний срок службы, не менее, лет |
8 |
Примечание: длина проводной линии RS-485 не более 1500 м. Для увеличения длины и
создания ответвлений рекомендуем использовать ПИ-RS485.
|
