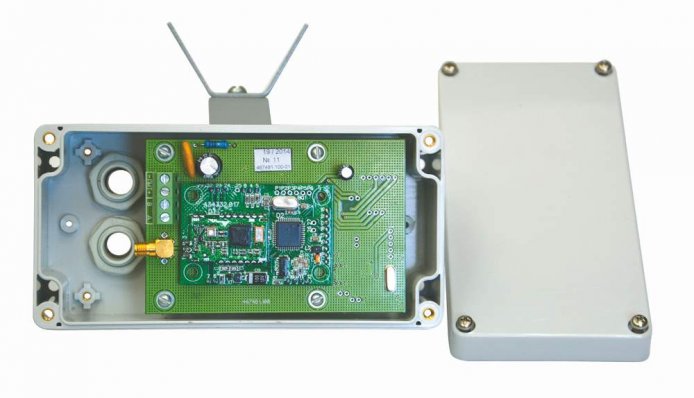

Радиомодем центральный сети верхнего уровня РМЦ-ВУ
РМЦ-ВУ является преобразователем интерфейса и координатором радиосети
верхнего уровня сигнализационного комплекса охраны периметра автономного
СПДП.425628.002 и под управлением пульта управления и индикации (ПУИ)
организует двухсторонний обмен извещениями.
РМЦ-ВУ имеет четыре варианта исполнения.
-
РМЦ-ВУ-433 и РМЦ-ВУ-868 поддерживают топологию радиосети типа «магистраль»
(в одну линию) и обеспечивают обмен извещениями в режиме «Малый пакет»,
включающий:
-
извещение о тревоге для извещателей, подключаемых к РТС-ВУ посредством
проводного шлейфа сигнализации;
-
извещение о вскрытии РТС-ВУ;
-
служебные извещения.
- РМЦ-ВУ/1-433
и РМЦ-ВУ/1-868 поддерживают топологию радиосети типа «дерево», которая
позволяет произвольно разветвлять маршруты доставки извещений, и
обеспечивают обмен извещениями в режиме «Большой пакет», включающий:
-
извещение о тревоге для извещателей, подключаемых к РТС-ВУ посредством
проводного шлейфа сигнализации;
-
индивидуальные извещения о состоянии до 16 извещателей, подключаемых
посредством RS-485 и РМЦ-НУ;
-
извещения о вскрытии РТС-ВУ/1;
-
служебные извещения.
Частными случаями топологии типа «дерево», являются топологии «магистраль» и
«звезда».
Подключение к ПУИ-32 и РТС-ВУ осуществляется посредством интерфейса RS-485 на
расстоянии до 1500 м. Для увеличения длины и создания ответвлений рекомендуем
использовать ПИ-RS485.
Выпускается в двух модификациях, отличающихся частотой (433 и 868 МГц).
|
