БР Блок реле / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БР

Тип:
Блок реле

ТУ:
ГОСТ 14254

Краткое тех. описание:
Предназначен для сопряжения посредством RS-485 комплекса СКОПА и вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 с системой охранного видеонаблюдения или интеграции в систему более высокого уровня

Цена БР:
Уточняйте по телефону или через обратную связь.

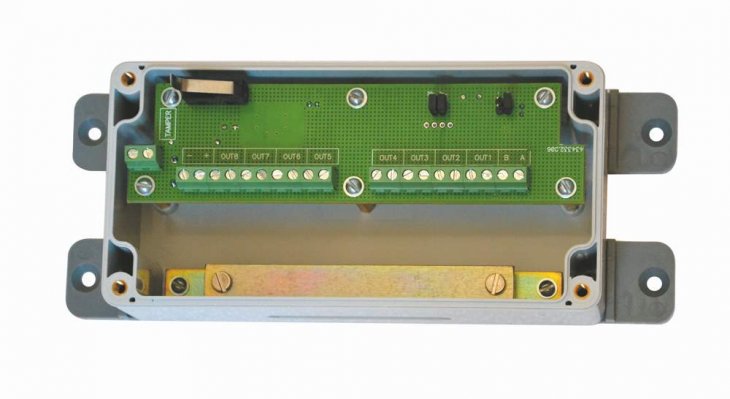

Блок реле БР

Блок реле БР – предназначен для сопряжения посредством RS-485 комплекса СКОПА и вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 с системой охранного видеонаблюдения или интеграции в систему более высокого уровня.

БР подключается к пульту управления и индикации (ПУИ-32, ПУИ-272) из состава комплекса СКОПА или БОС вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 посредством интерфейса RS-485 и обеспечивает замыкание/размыкание 8 реле типа «сухой контакт» в соответствии с заданными тревожными событиями, что позволяет провести интеграцию с системой охранного видеонаблюдения или интеграцию в систему более высокого уровня.

В одну линию RS-485 может быть подключено до 4 блоков БР обеспечивающих работу 32 реле типа «сухой контакт» «сухих».

При подключении БР к БОС извещателей СЕЧЕНЬ-02 или ВИБРОН-01 посредством RS-485 максимальное суммарное количество участков для двух флангов может составлять 32. При этом собственные выходные цепи ШС и индикаторы извещателя не используются.

Характеристики
Параметр БР БСР
Коммутация цепи, шт. до 8 1
Количество блоков в одной линии RS-485 до 4 до 255
Вида коммутации выходных реле размыкание/замыкание
Подключение к сети обмена посредством интерфейса RS-485 СКОПА, СЕЧЕНЬ-02, ВИБРОН-01
Максимальный коммутируемый ток, А 0,1 0,5
Максимальное коммутируемое напряжение, В 72 242
Диапазон рабочих напряжений питания, В от 5 до 30
Ток потребления, не более, мА 50 20
Диапазон рабочих температур, С от минус 50 до 65
Степень защиты по ГОСТ 14254 IP32 IP54
Габаритные размеры, мм, не более 80х200х60 115х110х135
Масса, кг, не более 0,3
Средний срок службы, лет 8
