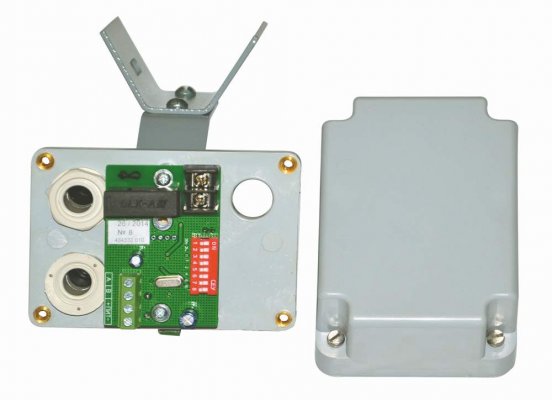

Блок силового реле БСР
Блок силового реле БСР – предназначен для включения посредством RS-485
в комплекс СКОПА и вибрационные извещатели СЕЧЕНЬ-02 и ВИБРОН-01 различных
исполнительных устройств, питаемых переменным током до 220В
Блок обеспечивает: включение приборов охранного освещения и других
исполнительных устройств путем коммутации 1 цепи переменного тока 220В мощностью
до 0,5 кВт под управлением пульта управления и индикации (ПУИ-32, ПУИ-272) из
состава комплекса СКОПА или БОС вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01.
Подключается БСР посредством RS-485.
В одну линию RS-485 может быть подключено до 255 блоков БСР.
Характеристики
|
Параметр |
БР |
БСР |
|
Коммутация цепи, шт. |
до 8 |
1 |
|
Количество блоков в одной линии RS-485 |
до 4 |
до 255 |
|
Вида коммутации выходных реле |
размыкание/замыкание |
|
Подключение к сети обмена посредством интерфейса RS-485 |
СКОПА, СЕЧЕНЬ-02, ВИБРОН-01 |
|
Максимальный коммутируемый ток, А |
0,1 |
0,5 |
|
Максимальное коммутируемое напряжение, В |
72 |
242 |
|
Диапазон рабочих напряжений питания, В |
от 5 до 30 |
|
Ток потребления, не более, мА |
50 |
20 |
|
Диапазон рабочих температур, 0 С |
от минус 50 до 65 |
|
Степень защиты по ГОСТ 14254 |
IP32 |
IP54 |
|
Габаритные размеры, мм, не более |
80х200х60 |
115х110х135 |
|
Масса, кг, не более |
0,3 |
|
Средний срок службы, лет |
8 |
|
