Оборудование оптического транспорта и коммутации пакетов ОПТИПАК-2

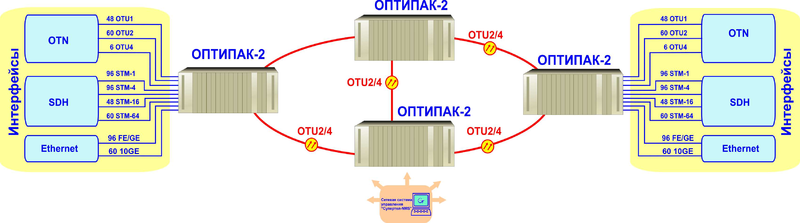

ОПТИПАК-2 - мультисервисная транспортная платформа на основе технологий OTN, DWDM.

Поддержка интерфейсов
• OTN: OTU1/2/2e/4;
• SDH: STM-1/4/16/64;
• Ethernet: FE/GE/10GE/100GE.
• Fibre Channel: FC-800/FC-1200.

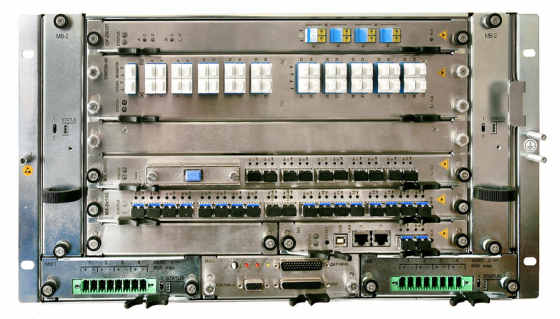

Корпус ОПТИПАК-2имеет 13 слотов для установки блоков и один дополнительный слот для установки воздушного фильтра. Из них:

• 8 слотов, включая слот воздушного фильтра, для установки базовых блоков;
• 6 слотов для установки интерфейсных блоков.

Модуль контроля (МК) - один или два (два - в режиме «горячего» резервирования), обеспечивает:

• Контроль и управление оборудованием ОПТИПАК-2 по протоколу SNMP по двум электрическим и двум оптическим портам Ethernet 10/100 посредством сетевой системы управления «Супертел-NMS v3».

Модули ввода питания (МВП) - два, обеспечивают:

• Подключение первичного питания;
• Защиту от перегрузки;
• Контроль наличия входного питания и состояния защитных предохранителей;
• Фильтрацию напряжений помех;
• Резервирование первичного питания.

Модули вентиляторов (МВ-2) - два, обеспечивают:

• Принудительное охлаждение блоков;
• «Горячую» замену без перерыва сервисов;
• Сохранение необходимой функциональности при отказе отдельных вентиляторов.

Модуль аварийной сигнализации (МАС) обеспечивает:

• Отображение текущего состояния оборудования;
• Работу интерфейса аварийной индикации;
• Контроль до 16 внешних датчиков («токовая петля»);
• Управление 16-ю внешними устройствами («сухие» контакты реле).

Воздушный фильтр - съемный. Заменяемый фильтрующий элемент, обеспечивает защиту от внешнего загрязнения.

Блок мукспондера MX-2x10G

Имеет 16 портов для станционных интерфейсов до 2,5G и два порта для линейных интерфейсов 10G.

Максимальное количество поддерживаемых интерфейсов:

• станционных интерфейсов SТМ-1/4/FE/GE - 16шт.;
• станционных интерфейсов STM-16/ OTU1 – 8шт.;
• линейных интерфейсов OTU2 - 2шт.

Доступные режимы работы блока:

• - Два независимых мукспондера.
  Каждый мукспондер предназначен для размещения/выделения до 8-и станционных интерфейсов в/из одного линейного;
• - Мультиплексор ввода-вывода для кольцевой топологии сети. Предназначен для выполнения функций: ввод/вывод/транзит, для 16-и станционных интерфейсов и для двух линейных интерфейсов.

Обеспечивает:

• - Гибкую реконфигурацию портов, без перерыва обслуживания сервисов на соседних портах;
• - В режиме мультиплексора ввода-вывода - полнодоступную, не блокируемую кросс-коммутацию между портами на уровне ODU1/ODU0.

Поддерживает дополнительные функции:

• Упреждающая коррекция ошибок:
  • - для OTU2: Tri-FEC (G.709 GFEC, G.975.1 I.4 EFEC, I.7 EFEC);
  • - для OTU1: GFEC (G.709).
• Схемы резервирования OTN:SNC 1+1, SNC 1:1.
• Канал удаленного управления:
  • - для OTU2: GCC0/GCC1/GCC2;
  • - для OTU1: GCC0.

Поддерживает сменные модули с разъемами LC:

• - для станционных портов: SFP;
• - для линейных портов: SFP+/SFP+ Tunable.

Имеет 10 портов для станционных интерфейсов 10G и один порт для линейного интерфейса 100G.

Максимальное количество поддерживаемых интерфейсов:

• станционных интерфейсов: OTU2/OTU2e/STM-64/10GE/FC-800/FC-1200 - 10шт;
• линейных интерфейсов: OTU4 - 1шт.;

Доступные режимы работы блока:

• Мукспондер- для размещения/выделения до 10-ти станционных интерфейсов в/из одного линейного;
• Мультиплексор ввода-вывода - для кольцевой топологии сети. Два блока MX-100GC, объединенные через кросс-плату, предназначены для выполнения функций: ввод/вывод/транзит, для 10-и станционных интерфейсов и для двух линейных интерфейсов.

Обеспечивает:

• Гибкую реконфигурацию портов, без перерыва обслуживания сервисов на соседних портах;
• В режиме мультиплексора ввода-вывода, полнодоступную, не блокируемую кросс-коммутацию между портами на уровне ODU2.

Поддерживает дополнительные функции:

• Упреждающая коррекция ошибок:
  • - для OTU4: GFEC (G.709), EFEC (с модулем CFP-DCO);
  • - для OTU2/OTU2e: Tri-FEC (G.709 GFEC, G.975.1 I.4 EFEC, I.7 EFEC).
• Схемы резервирования OTN:SNC 1+1, SNC 1:1.
• Канал удаленного управления:
  • - для OTU4: GCC0/GCC1/GCC2;
  • - для OTU2/OTU2e: GCC0/GCC1/GCC2.

Поддерживает сменные модули с разъемами LC:

• - для станционных портов: SFP+/SFP+ Tunable;
• - для линейного порта: CFP/CFP-DCO.

Имеет 5 портов для станционных интерфейсов 10G и 5 портов для линейных интерфейсов 10G.

Максимальное количество поддерживаемых интерфейсов:

• станционных интерфейсов: OTU2/OTU2e/STM-64/10GE/FC-800/FC-1200 - 5шт;
• линейных интерфейсов: OTU2/OTU2e - 5шт.;

Доступные режимы работы блока:

• До пяти независимых транспондеров- для размещения/выделения до 5-и станционных интерфейсов STM-64/10GE/FC-800/FC-1200 в/из пяти линейных интерфейсов OTU2/OTU2e;
• До пяти независимых регенераторов - для 3R регенерации до 5-и интерфейсов OTU2/OTU2e.

Обеспечивает:

• Гибкую реконфигурацию портов, без перерыва обслуживания сервисов на соседних портах;

Поддерживает дополнительные функции:

• Упреждающая коррекция ошибок:
  • - для OTU2/OTU2e: Tri-FEC (G.709 GFEC, G.975.1 I.4 EFEC, I.7 EFEC);
• Схемы резервирования OTN:SNC 1+1, SNC 1:n.
• Канал удаленного управления:
  • - для OTU2/OTU2e: GCC0/GCC1/GCC2.

Поддерживает сменные модули с разъемами LC:

• - для всех портов: SFP+/SFP+ Tunable.

Имеет 1 порт для станционного интерфейса 100G и 1 порт для линейного интерфейса 100G.

Максимальное количество поддерживаемых интерфейсов:

• станционных интерфейсов: OTU4/100GE - 1шт;
• линейных интерфейсов: OTU4 - 1шт.;

Доступные режимы работы блока:

• Транспондер- для размещения/выделения станционного интерфейса OTU4/100GE в/из линейного интерфейса OTU4;
• Регенератор - для 3R регенерации интерфейса OTU4.

Обеспечивает:

• Гибкую реконфигурацию портов.

Поддерживает дополнительные функции:

• Упреждающая коррекция ошибок:
  • - для станционного интерфейса OTU4: (G.709 GFEC);
  • - для линейного интерфейса OTU4: GFEC (G.709), EFEC (с модулем CFP-DCO).
• Канал удаленного управления:
  • - для OTU4: GCC0/GCC1/GCC2.

Поддерживает сменные модули с разъемами LC:

• - для станционного порта: QSFP28;
• - для линейного порта: CFP/CFP-DCO.

Блоки DWDM-40 и DWDM-40/1 - предназначены для уплотнения оптических каналов по технологии DWDM. Совместное включение блоков DWDM-40 и DWDM-40/1 позволяет получить 80 DWDM каналов с сеткой частот 50 ГГц в одном волокне.

• количество DWDM каналов в каждом блоке - 40 шт.;
• сетка частот каждого блока – 100 ГГц;
• независимая регулировка уровня передачи сигнала в каждом канале мультиплексора;
• измерение уровней сигнала в каждом канале в DWDM мультиплексоре;
• тип оптических разъемов - LC.

Блоки DWDM-20 и DWDM-20/40 - предназначены для уплотнения оптических каналов по технологии DWDM.

• сетка частот каждого блока – 100 ГГц;
• тип оптических разъемов - LC.

Блок DWDM-20 в двухволоконном режиме обеспечивает работу 20-ти DWDM каналов;
Блок DWDM-20/40 может использоваться в двух вариантах:

• 1. В одноволоконном в режиме работы одного блока DWDM-20/40 обеспечивается 20 DWDM каналов;
• 2. В двухволоконном режиме совместной работы двух блоков DWDM-20/40 обеспечивается 40 DWDM каналов.

Блок оптических усилителей (ОУ) - предназначен для усиления/предусиления мощности и коррекции АЧХ оптических сигналов.

• диапазон оптических длин волн – 1530-1560 нм;
• коэффициент усиления предусилителя – 15 дБ;
• коэффициент усиления усилителя мощности – 22 дБ;
• общее количество усилителей мощности и/или предусилителей в блоке – не более 2;
• сервисный канал OSC (1510 нм) – не более 2, независимо от количества установленных в блоке усилителей/предусилителей.

Блок ROADM-1/4 реализует функции перестраиваемого оптического мультиплексора ввода/вывода.

• на приеме – селективную коммутацию до 80-ти оптических сигналов на 4 направления с выравниванием по мощности каждого сигнала;
• на передаче – коммутацию до 80-ти оптических сигналов из 4 направлений с выравниванием по мощности каждого направления.

Наличие блока ROADM-1/4 обеспечивает возможность построения на базе комплекса оборудования ОПТИПАК-2 масштабируемых транспортных сетей любой топологии.

Сетевая система управления «Супертел-NMS v3»

Электропитание:

• Напряжение источника питания:от 40,5 до 72В.
• Потребляемая мощность: не более 1,5 кВт.

Габаритные размеры: 483x265x320 мм. (корпус 19”, 6U).

Масса изделия в максимальном заполнении: не более 25 кг.
