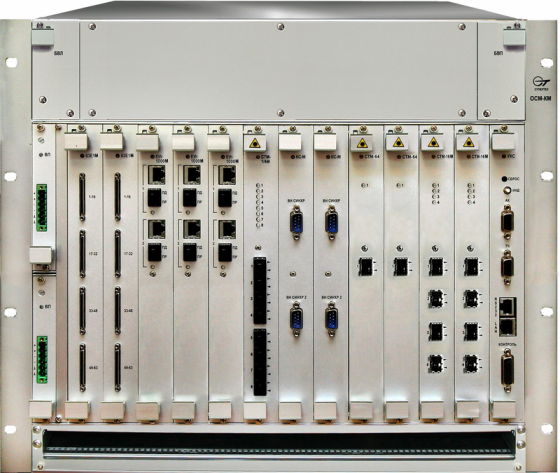

Оборудование синхронного мультиплексирования комбинированное ОСМ-КМ (NG SDH)

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• Поддержка интерфейсов STM-1/4/16/64, Ethernet 1000;
• Полнодоступная матрица коммутации VC-4 или VC-12, VC-3, VC-4;
• 100 % «горячее» резервирование матрицы коммутации, узлов синхронизации и агрегатных блоков;

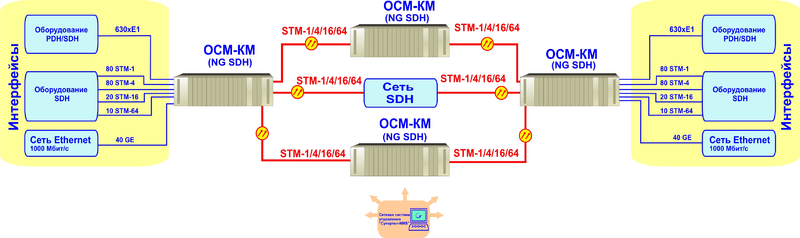

• Поддержка резервирования трафика (MSP, SNCP), в том числе работа в «кольце»;

Корпус ОСМ-КМ имеет 15 посадочных мест (ПМ) для блоков, в т.ч. пять ПМ для базовых и десять ПМ для интерфейсных блоков.

Блок управления, контроля и служебной связи (УКС-2), обеспечивает:

• Контроль и управление ОСМ-К по протоколу SNMP (интерфейс 10/100 Base-T) посредством ПО «Супертел-NMS»;
• Организацию служебной связи;
• Контроль до 16-ти внешних датчиков (токовая петля);
• Управление до 4-х исполнительных устройств («сухие» контакты реле).

Блоки коммутации и синхронизации КС-М и КС-М12 (один или два, второй - для «горячего» резервирования), обеспечивают:

• Синхронизацию ОСМ-К от источников: внутреннего, внешнего, агрегатных и компонентных сигналов;
• Два независимых порта внешней синхронизации;
• «Горячее» резервирование матрицы коммутации и узлов синхронизации.

Блок коммутации и синхронизации КС-М обеспечивает коммутацию нагрузки на уровне VC-4;

Блок коммутации и синхронизации КС-М12 обеспечивает коммутацию нагрузки на уровне VC-12, VC-3, VC-4;

Блок вентиляторов (БВ) – два, для «горячего» резервирования.

Блок ввода питания (ВП) обеспечивает:

• Ввод входного питания;
• Резервирование входного питания (при установке двух блоков).

(всего до 10 посадочных мест)

Блок СТМ-1/4М (до 10 шт.):

• количество интерфейсов SТМ-1 - 4шт. и SТМ-1/4 - 4шт.;
• тип интерфейса - оптический;
• исполнение интерфейсов - сменные SFP модули;
• тип оптических разъемов - LC.

Блок СТМ-16М (до 10 шт.):

• количество интерфейсов SТМ-16 -4 шт.;
• тип интерфейса - оптический;
• исполнение интерфейсов - сменные SFP модули;
• тип оптических разъемов - LC.

Блок СТМ-64 (до 10 шт.):

• количество интерфейсов SТМ-64-1 шт.;
• тип интерфейса - оптический;
• исполнение интерфейсов - сменный SFP+ модуль;
• тип оптических разъемов - LC.

Блок Eth1000M (до 10 шт.):

• количество интерфейсов Ethernet 1000Base-ТX (электрический) и/или Ethernet 1000Base-X (оптический) – 4 шт.;
• количество интерфейсов WAN (NxVC-4, N=от 1 до 7) – 4 шт.

Блок 63 Е1М (до 10 шт.):

• количество интерфейсов Е1 – 63 шт;
• поддерживает функцию «Retiming» для каждого Е1.

Сетевая система управления «Супертел-NMS».

Электропитание:

• Напряжение источника питания: от 19,2 до 72В.
• Потребляемая мощность: не более 450 Вт.

Габаритные размеры: 483x396x242 мм. (корпус 19”, 9U).

Масса:не более 15 кг.
