Синхронный мультиплексор доступа СМД

Синхронный мультиплексор доступа (СМД) ТАИЦ.465126.021 предназначен для эксплуатации на сетях связи в качестве аппаратуры цифровой системы передачи синхронной цифровой иерархии, обеспечивающей передачу сигналов Е1, Е3, Ethernet и сигналов абонентского доступа в структуре синхронных транспортных модулей уровней STM-1 и STM-4 по одномодовому волоконно-оптическому кабелю.

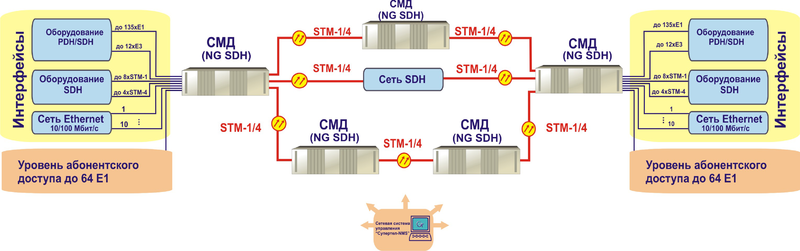

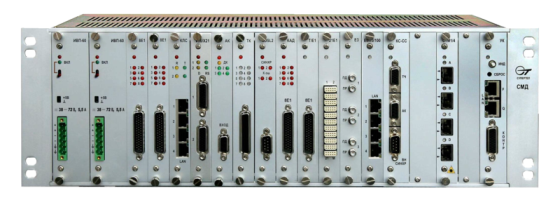

19” корпус СМД имеет 19 посадочных мест (ПМ) для блоков. В состав СМД входят базовые блоки, блоки транспортного уровня, блоки компонентного доступа и блоки абонентского доступа.

Конструктивное исполнение мультиплексора обеспечивает установку в 19” несущих конструкциях.

Блок УК устанавливается на девятнадцатое ПМ (19 ПМ) и обеспечивает:

• Контроль и управление СМД по протоколу SNMP (интерфейс 10/100 Base-T) посредством ПО «Супертел-NMS»;
• Контроль до 4-х внешних датчиков (токовая петля);
• Управление до 4-х исполнительных устройств (4 группы «сухих» контактов реле).

 устанавливается на 15 и/или 16 ПМ (основной и/или резервный блоки КС) и обеспечивает:

• Кросс-коммутацию на уровне виртуальных контейнеров VC-12, VC-3 и VC-4;
• Синхронизацию системы от разных источников;
• Организацию служебной связи.

Блоки ИВП (ИВП-24 или ИВП-60) устанавливаются на 1 и/или 2 ПМ и обеспечивают:

• Ввод входного питания;
• Резервирование входного питания (при установке двух блоков);
• Формирование вызывного сигнала с частотой 25Гц для блоков АК и АК-МБ.

БЛОКИ ТРАНСПОРТНОГО УРОВНЯ:

Блок СТМ1/4 устанавливается на 17 и/или 18 ПМ и обеспечивает:

• Формирование до четырех транспортных модулей STM-1 или до двух - STM-4;
• MSP – резервирование участка сети по схеме 1+1 или 1:n.

БЛОКИ КОМПОНЕНТНОГО ДОСТУПА:

Устанавливаются с 11 по 14 ПМ.

Блок 21Е1 обеспечивает:

• Ввод/вывод до 21 сигнала Е1.

Блок Е3 обеспечивает:

• Ввод/вывод до трех сигналов Е3.

Блок Eth10/100 обеспечивает:

• Ввод/вывод до четырех сигналов Ethernet.

БЛОКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ КОНФИГУРАЦИИ СМД С АБОНЕНТСКИМ ДОСТУПОМ:

Блоки T/E1, Т/16Е1 устанавливаются с 11 по 13 ПМ и обеспечивают:

• Преобразование 84 VC-12 из коммутаторов SDH (основной и резервный блоки КС-СС) в синхронные сигналы E1 для коммутатора КАД;
• Ввод/вывод 8, 16 асинхронных/синхронных сигналов Е1.

Блок КАД, КАД-16 устанавливается на 10 ПМ и обеспечивает:

• Коммутацию канальных интервалов (КИ) 64 кбит/с 316 сигналов Е1 (316Е1 x 30КИ; 9480x9480 КИ);
• Ввод/вывод 8,16 синхронных сигналов Е1.

БЛОКИ АБОНЕНТСКОГО ДОСТУПА:

Блоки абонентского доступа устанавливаются на семи ПМ с 3 по 9 ПМ.

Блоки из состава МП ТАИЦ.465112.022: ПП-24/48, ЛТО-2, LAN, SDSL1, SDSL2, С37.94, С1-И, V36/X21, ДС, ДСУ, ДСУ-30, АК, АК-МБ, АК-4ПР, СК, СК-4ПР, КЛС, МСД, ОК, ОЦК, ТК, ТЧ, ТЧ-У, S/T, Upn, UpnT, Uk0A, Uk0C, RS-485, RS.

Блок из состава КЦС ТАИЦ.468353.018: 8Е1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Транспортный уровень SDH
Оптические интерфейсы
Наименование параметра	Значение
Оптические интерфейсы STM-1 (G.957)	S-1.1 (1310нм/до 30км) L-1.1 (1310нм/до 60км) L-1.2 (1550нм/до 100 км)
Оптические интерфейсы STM-4 (G.957)	S-4.1 (1310нм/до 20км) L-4.1 (1310нм/до 50км) L-4.2 (1550нм/до 80 км)
Оптические интерфейсы STM-1/4 (G.692) CWDM	1471 – 1611нм с шагом 20 нм
Количество интерфейсов STM-1	до 8 шт. (по 4 шт. на блоке СТМ1/4)
Количество интерфейсов STM-4	до 4 шт. (по 2 шт. на блоке СТМ1/4, 17-18 ПМ)
Исполнение оптических интерфейсов	Сменные SFP модули с оптическими разъемами типа LC
Интерфейсы Е1 (асинхронные/синхронные)
Интерфейсы Е1 в соответствии	G.703 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1	до 84 шт. (до четырех блоков 21Е1)
Тип разъема интерфейса Е1	Harting 10 pin (11 разъемов на блоке)
Количество интерфейсов Е1 на разъеме	2
Интерфейсы Е3
Интерфейсы Е3 в соответствии:	G.703 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е3	до 12 шт. (до 4-х блоков Е3 по 3 Е3 в каждом)
Тип разъема интерфейса Е3	SMA
Интерфейсы Ethernet
Интерфейсы Ethernet в соответствии	Ethernet IEEE 802.3 Fast Ethernet IEEE 802.3
Физический интерфейс	10Base-T; 100Base-TX
Количество интерфейсов	до 10 шт.; (до 4-х блоков Eth10/100)
Режим работы порта	дуплекс/полудуплекс
Функции	Auto-negotiation
Скорость передачи трафика в линейном сигнале	N х VC-12 (2176кбит/с), где N – от 1 до 42
Тип разъемов	RJ-45
Коммутационная матрица
Емкость коммутационной матрицы блока КС-СС	1638x1638 VC-12
Уровень коммутации	VC-12/VC-3/VC-4
Резервирование
Линии и полезной нагрузки	MSP, SNCP (защита трафиков Е1, Е3, Ethernet на уровне VC-12 по схеме 1+1), одинарное и двойное кольцо
Агрегатных блоков	«1+1»
Матрицы коммутации VC-12/VC3/VC4	«1+1» (два блока КС-СС)
Системы синхронизации	«1+1»
Блоков питания	«1+1»
Уровень абонентского доступа
Интерфейсы Е1 (синхронные)
Интерфейсы Е1 в соответствии	G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86
Количество интерфейсов Е1	до 64 Е1 (до семи блоков 8Е1 и блок КАД)
Тип разъема интерфейса Е1	D-sub 44 pin (1 разъем на блоке)
Количество интерфейсов Е1 на разъеме	8
Линейные интерфейсы	ЛТО-2 (2 интерфейса на блоке); SDSL 1 (1 интерфейс на блоке); SDSL 2 (2 интерфейса на блоке); LAN (2 интерфейса на блоке)
Абонентские интерфейсы	аналоговые/цифровые
Коммутационная матрица
Уровень коммутации	Канальный интервал (КИ) 64 кбит/с
Емкость коммутационной матрицы блока КАД	9480 x 9480 КИ (316Е1x30КИ)
Синхронизация
Интерфейсы выходов тактовой синхронизации в соответствии	G.703.10
Варианты синхронизации	от внутреннего ЗГ; от любого агрегатного сигнала; от любого компонентного сигнала Е1; от внешнего источника тактовой синхронизации (основного или резервного).
Количество выходов тактовой синхронизации	до 2
Служебная связь
Телефонный аппарат с DTMF – набором, вызовы – индивидуальный, циркулярный, групповой.
Внешние датчики
Кол-во внешних контролируемых датчиков	До 4-х, токовая петля
Кол-во сигналов управления внешними устройствами	До 4-х, «сухой» контакт реле

Сетевая система управления «Супертел-NMS».

Электропитание:

• Напряжение источника питания: от 19 до 36В (номинал 24В).
• Напряжение источника питания: от 36 до 72В (номинал 48, 60В).
• Потребляемая мощность: не более 150 Вт.

Габаритные размеры: 483x225x149 мм. (корпус 19”).
Масса:не более 8 кг.
