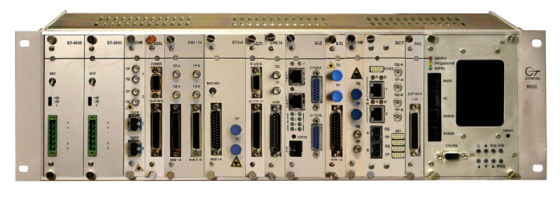

Мультиплексор комбинированный для систем связи МКСС
Мультиплексор комбинированный для систем связи МКСС (МКСС/D, МКСС/У, МКСС/К-24)
ТАИЦ.465123.060 (-01,-02,-03) предназначен для использования на сети связи
общего пользования в качестве оборудования временного группообразования
плезиохронной цифровой иерархии.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Определяются типом и количеством блоков, определяемых при заказе МКСС.
МКСС - интегрированная платформа сетевого доступа, сочетающая
следующие функции:- Мультиплексирование сигналов PDH Е1, Е3 и
Ethernet10/100 Base-T;
- Организация линейных трактов, обеспечивающих передачу сигналов,
формируемых в МКСС, по волоконно-оптическим и симметричным кабелям связи, по
радиорелейным или др. линиям связи;

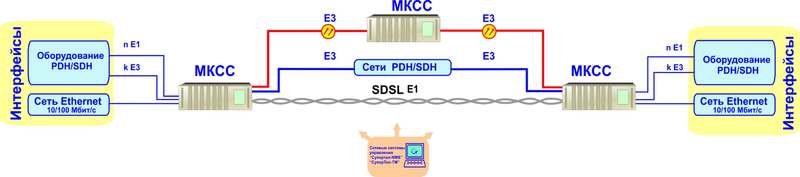

- Работа в сетях с топологиями «точка – точка» (возможность организации
нескольких направлений), «линейная цепь», «звезда» и «кольцо»;
- Резервирование 1+1 линейных трактов;
- Кросс-коммутация сигналов Е1 в Е3;
- Кросс-коммутация на уровне канальных интервалов 64 кбит/с в Е1.
МКСС поддерживает интерфейсы:- E1, ЕЗ с оптическими и
электрическими выходами;
- Ethernet 10/100 Base-T;
- SDSL.
СОСТАВ:
В состав МКСС входят базовые и интерфейсные блоки. Функциональные возможности
оборудования зависят от используемых интерфейсных блоков. Количество блоков,
которые можно установить в корпусе МКСС, определяется размерами самого корпуса,
имеющего модификации по ширине: МКСС/М, МКСС/D и МКСС/У, и шириной лицевых
панелей блоков, которые могут занимать в корпусе одно или два посадочных места.
БАЗОВЫЕ БЛОКИ:
Блок контроля (БК) обеспечивает:- Контроль и управление МКСС через
систему управления «СуперТел-ТМ», панель управления и встроенный ЖК дисплей;
Блок контроля (БК-S) обеспечивает:- Контроль и управление МКСС
через системы управления «СуперТел-ТМ» или «Супертел-NMS».
Блоки питания (БП) обеспечивает:- Электропитание МКСС от первичного
напряжения 24, 48 или 60В;
- Резервирование первичного питания (параллельная работа при установке
двух блоков).
ИНТЕРФЕЙСНЫЕ БЛОКИ:
Блок xDSL обеспечивает:- Прием/передачу сигнала Е1 и данных
Ethernet трафика по одной симметричной витой паре на расстояние от 4 до 6 км
по технологии SDSL.
- Коммутацию портов Е1 и Ethernet в линию SDSL на уровне КИ;
- Резервирование линейных портов по принципу «1+1».
Блок мультиплексора (БМ2/34) обеспечивает:- Объединение/разделение
(ввод/вывод) 8 или 16 сигналов Е1 в два групповых сигнала Е3 (Е3-А и Е3-Б с
резервированием и без резервирования канала приема/передачи Е3;
- Электронную коммутацию компонентных сигналов Е1 на требуемые позиции
сигнала Е3 с функцией установки транзитного соединения «А-Б» не выделяемых
сигналов Е1;
- Поддержку режима «кольцо».
Блок сетевого доступа (БСД) обеспечивает:- Коммутацию по МАС
адресам пакетов данных между двумя локальными портами LAN Ethernet 10/100
Base-Т (Fast Ethernet IEEE 802.3 и Ethernet IEEE 802.3) и двумя сетевыми
портами WAN (E1 или V.35 или V.36).
Блок сетевого транспорта (БСТ) обеспечивает:- Ввод/вывод двух
сигналов Ethernet 10/100 Base-Т и 8-ми сигналов Е1 в структуру сигнала Е3
для транспортирования их по двум независимым направлениям «А» и «Б»: по
электрическому или оптическому каналам Е3 в зависимости от варианта
исполнения БСТ;
- Коммутацию пакетов Ethernet на уровне MAC-адресов.
- Поддержку режимов в сети с топологиями:
- «точка-точка» с защитой линейного тракта по принципу 1+1;
- «линия» с вводом/выводом сигналов Е1 и Ethernet для передачи по
направлениям «А» – «Б»;
- «кольцо» с защитой.
Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».
Электропитание:- Напряжение источника питания: от 19,2 до 33 В или
от 38,4 до 72 В.
- Потребляемая мощность не более 60 Вт.
Габаритные размеры:- МКСС/D (дюймовый): 483x149x225 мм;
- МКСС-У (укороченный) 218x149x225 мм;
- МКСС-К-24 (компактный) 483x79x225 мм;
Масса МКСС при полном заполнении блоками: не более 7 кг.
|
