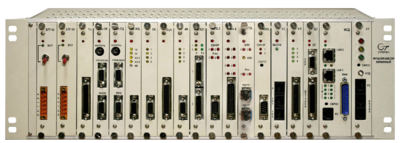

Первичные мультиплексоры МП
Мультиплексоры первичные (МП) МП/М (МП/D) ТАИЦ.465112.022
(-01), МП/ПМ (МП/ПD) ТАИЦ.469433.002 (-01), МП/У ИАТЦ.465112.095, МП/К
ТАИЦ.465112.083 предназначены для применения в качестве
оборудования абонентского доступа на сетях связи различного назначения.
Многофункциональность и гибкое конфигурирование МП обеспечивается компоновкой их
базовыми и дополнительными блоками.

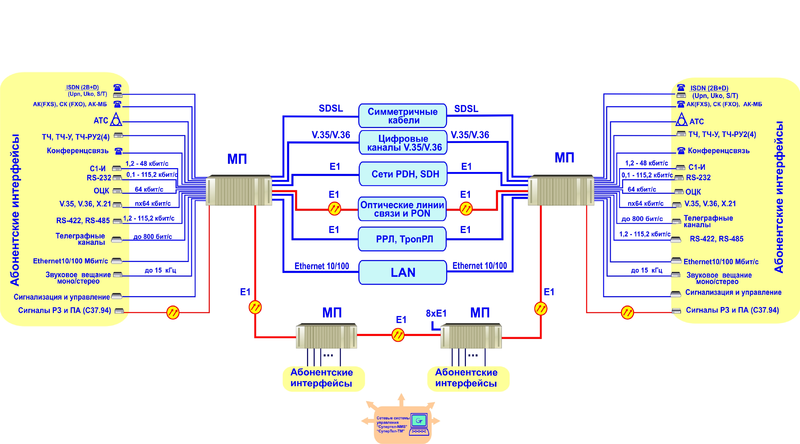

СОСТАВ:
В состав МП входят базовые блоки, блоки линейных интерфейсов и абонентские
блоки. Функциональные возможности оборудования зависят от используемых блоков.
БАЗОВЫЕ БЛОКИ:
Блок контроля и управления (КУ-S)
обеспечивает:- Контроль и управление МП через системы управления «СуперТел-ТМ»
и «Супертел-NMS»;
Блок питания (БП-24, БПГ-24(60), БПГ)
обеспечивает:- Ввод входного питания;
- Резервирование входного питания (при установке двух блоков).
Блоки мультиплексирования
обеспечивают необходимое количество сигналов Е1 и наличие кросс-коммутатора.
В оборудование МП могут устанавливаться блоки:- МП-1-
оконечный мультиплексор обеспечивает прием/передачу одного сигнала Е1.
Формирует первичный групповой сигнал Е1 из основных цифровых каналов (ОЦК)
64 кбит/с.;
- МП-2– оконечный мультиплексор, обеспечивающий
прием/передачу двух сигналов Е1 или промежуточный мультиплексор,
обеспечивающий прием/передачу двух сигналов Е1 («А» и «Б»), что позволяет
осуществлять ввод/вывод до 62 каналов 64 кбит/с с транзитной передачей не
выделяемых каналов;
- МП-АД- обеспечивает прием/передачу двух сигналов Е1 с
функцией коммутации однобитных каналов (8 кбит/с). Позволяет осуществлять
ввод/вывод цифровых каналов nx8 кбит/с или уплотнение каналов ТЧ посредством
АДИКМ (32 и 16 кбит/с);
- МК-8 - узловой мультиплексор-кросскоммутатор на 10
направлений передачи ПГС Е1: 8 сигналов Е1 и два сигнала линейных
интерфейсов (ЛИ). Обеспечивает ввод/вывод абонентских интерфейсов с двух
внутренних направлений до 62 каналов 64 кбит/с. Осуществляет кроссовую
коммутацию цифровых каналов 64 кбит/с в пределах десяти направлений передачи
(8 Е1, 2 ЛИ).
Режимы синхронизации оборудования МП:
- от внутреннего (ЗГ);
- внешнего генератора («Внеш. Синхронизация»);
- от сигналов тактовой частоты одного из 10 направлений («ВТЧ1-8»,
«ЛИ1-2»);
- от тактовой частоты сигнала абонентского интерфейса («Синхр. от АИ»).
Мультиплексоры МП
позволяют организовать резервирование:- электропитания;
- входных потоков по типу «1+1».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Линейные интерфейсы |
Электрический интерфейс Е1
(блоки МП-1, МП-2, МК-8, МП-АД) |
в соответствии |
G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| количество |
В зависимости от блока МП |
| код сигнала |
HDB-3 |
| тип разъема |
D-sub 44 pin |
Оптический интерфейс
(блок ЛТО-2) |
исполнение оптических интерфейсов |
Сменные SFP модули с оптическими разъемами типа LC |
| количество интерфейсов |
2 (для резервирования 1+1) |
Интерфейс SDSL
(блоки SDSL1 и SDSL2) |
в соответствии |
ETSI SDSL (ETSI TS 101 524) и G.991.2 МСЭ-Т |
| код сигнала |
TCPAM3 |
| скорость передачи сигнала |
nx64 кбит/с (от 128 до 2048 кбит/с) |
Интерфейсы V.35/V.36
(Блок V.35) |
скорость передачи сигнала |
nx64 кбит/с (n = от 1 до 32) |
Сетевой линейный интерфейс LAN
(блок LAN, LAN1) |
в соответствии |
IEEE 802.3 |
| физический интерфейс |
10Base-T; 100Base-TX |
| Абонентские интерфейсы |
| Интерфейсы |
Блоки |
Характеристики |
| Канал ТЧ 0,3-3,4 кГц (сигнализация Е/М) |
ТЧ, ТЧ-У |
Режим работы: • 2-х пр.; • 4-х пр.; • 4-х пр. -
транзит |
Интерфейсы АК(FXS), СК (FXO)
(удаленные абоненты АТС) |
АК, СК |
Режим работы: Доступ к АТС удаленного абонента,
диспетчерская связь. Подключение 2-х или 4-х проводных телефонных
аппаратов (ТА). |
Интерфейсы АК-МБ
Для подключения ТА систем с МБ или ЦБ. Преобразование индукторного
вызова ТА с МБ в тональный 2100Гц |
АК-МБ |
Режим работы: • 2-х пр.; • 4-х пр.; • 4-х пр.-
транзит
Подключение 2-х или 4-х проводных ТА систем МБ и ЦБ. |
| Интерфейс ОЦК |
ОЦК |
Скорость передачи: 64 кбит/с |
| Вид интерфейса: • сонаправленный; • противонаправленный |
| Интерфейс RS-232-C |
RS-232 |
Скорости передачи: 100; 200; 600; 1200; 2400; 4800;
9600; 19200 бит/с |
| Интерфейсы RS-232, RS-422, V.35 |
RS |
Скорости передачи: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4;
57,6; 115,2 кбит/с |
| Интерфейс RS-485 |
RS-485 |
Скорости передачи: 1,2; 2,4; 4,8; 9,6; 19,2; 38,4;
57,6; 115,2 кБит/с |
| Интерфейс RS/ПД |
RS/ПД |
Скорости передачи: от 50 до 1200 бит/с |
| Интерфейсы V.35, V.36, X.21 |
V.36/X.21 |
Скорости передачи: nx64 кбит/с (где n=1-31) |
Интерфейс С1-И (С1–ФЛ-БИ)
ГОСТ 27232-87 |
С1-И |
Скорости передачи: 1,2; 2,4; 4,8; 9,6; 16; 32; 48
кбит/с |
| Интерфейсы ISDN |
Upn, UpnT; Uk0А, Uk0С, S/T |
Режим работы: (2B+D) в линейном коде AMI и 2В1Q
(соответственно) |
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(маршрутизатор сетевого доступа - 2 порта 10 и 100 Мбит/с/WAN [Е1]) |
МСД |
Режим работы: Маршрутизация пакетов между двумя
портами LAN и двумя портами WAN, каждый от 64 до 1984 кбит/с
(nx64кбит/с, где n= 1 – 31) |
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(коммутатор локальных сетей - 4 порта 10/100 Мбит/с)/ WAN [Е1]) |
КЛС |
Режим работы: Коммутатор второго уровня между 4-мя
портами LAN и двумя портами WAN, каждый от 64 до 1984 кбит/с
(nx64кбит/с, где n= 1 – 31) |
Интерфейсы LAN Ethernet IEEE 802.3, Fast Ethernet IEEE 802.3
(конвертер трафика Ethernet - 2 порта 10/100 Мбит/с/WAN [Е1]) |
КТЕ |
Режим работы: Конвертер трафика Ethernet передачу
пакетов сетей Fast Ethernet IEEE 802.3 и Ethernet IEEE 802.3 по двум
независимым каналам через сети TDM каждый от 64 до 1984 кбит/с
(nх64кбит/с, где n=1–31) |
| Интерфейс телеграфной связи |
ТК |
Режим работы: передача в одном КИ восьми
независимых телеграфных каналов со скоростью до 800 бод. Каждый канал
передаётся в своём бите КИ. |
| Интерфейс С37.94 |
С37.94 |
Два оптических интерфейса стандарта IEEE C37.94. Для
передачи сигналов релейной защиты (РЗ) и противоаварийной автоматики
(ПА) в электроэнергетических системах.
Количество канальных интервалов (64 кбит/с), передаваемых в оптическом
интерфейсе: от 1 до 12. |
Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».
Электропитание:
- Напряжение источника первичного питания: от 19,2 до 32 В или от 38,4 до
72 В.
- Потребляемая мощность: не более 70 Вт.
Габаритные размеры, масса:
- МП/М и МП/ПМ (метрический и полевой метрический):533x149x235
мм, до 10кг;
- МП/D и МП/ПD (дюймовый и полевой дюймовый):483x149x235
мм, до 8 кг;
- МП/К (компактный):299x79x235 мм, до 3кг;
- МП/У (укороченный): 423x149x235 мм, до 3кг.
Устанавливается в шкаф фирмы Rittal.
|
