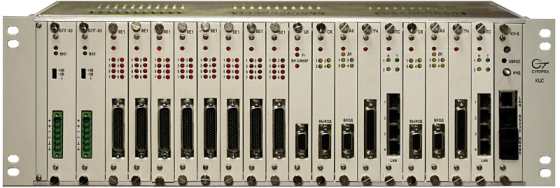

Коммутатор цифровых сигналов КЦС

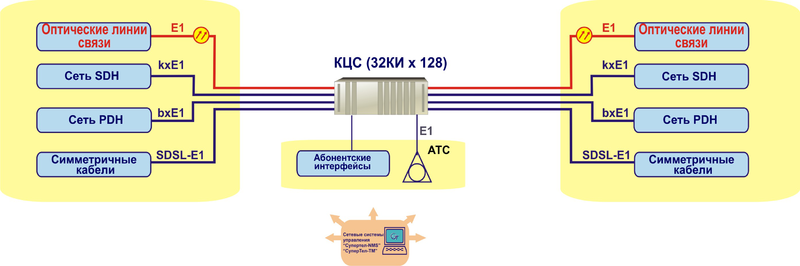

Коммутатор цифровых сигналов КЦС/М (КЦС/D) ТАИЦ.468353.018 (-01) предназначен
для кросс-коммутации канальных интервалов КИ (64 кбит/с) до 128-ми сигналов Е1,
а также для ввода/вывода сигналов абонентских интерфейсов.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Прием/передача до 128 сигналов Е1 в соответствии с рекомендациями G.703,
G.704, G.706 и G.823 МСЭ-Т;
- Полнодоступная кросс-коммутация канальных интервалов 128 сигналов Е1:
(32x128) x (32x128);
- Режимы синхронизации:
- от внутреннего задающего генератора – «ЗГ»;
- от тактовой частоты приемной части любого из 128 направлений – «ВТЧ»;
- от тактовой частоты приемной части любого из 128 направлений с
резервированием (до 16 приемных сигналов любых направлений из 128) – «ВТЧ
рез»;
- от тактовой частоты внешней синхронизации – «Внеш.синхр».
- Вывод сигнала тактовой частоты 2048 кГц для синхронизации другого
оборудования;
- Резервирование (1+1) сигналов Е1, блоков, синхронизации и первичного
питания;
- Ввод/вывод из любого сигнала Е1 цифровых каналов с дальнейшим
преобразованием их в сигналы абонентских и линейных интерфейсов посредством
блоков из состава мультиплексора первичного МП;
- Транзит канала технического обслуживания по 128 направлениям передачи.
СОСТАВ:
В зависимости от варианта исполнения КЦС может устанавливаться в 19” (D) или
метрических (M) конструктивах. Корпус КЦС имеет 20 посадочных мест для установки
базовых и дополнительных блоков.
БАЗОВЫЕ БЛОКИ:
ЦК устанавливается на 11 посадочное место и обеспечивает:
- Коммутацию КИ сигналов Е1 128 направлений (4096x4096 КИ);
- Синхронизацию КЦС, т.е. формирование набор рабочих частот и импульс
начала цикла;
- Выделение и запись в сигналы Е1 канала ТО (биты национального
использования S1 – S5);
- Управление резервированием сигналов Е1 и сигналов линейных интерфейсов
по типу 1+1 и резервирование тактовой частоты синхронизации.
Блок КУ-S устанавливается на 20 посадочное место и
обеспечивает:
- Управление режимами работы оборудования и установленных блоков;
- Сбор информации о состоянии блоков в оборудовании;
- Связь с системой управления.
Блоки БП(Г) устанавливаются на 1 и/или 2 посадочные места
обеспечивают:
- Ввод входного питания;
- Резервирование входного питания (при установке двух блоков);
- Формирование вызывного сигнала для блоков абонентского окончания.
ДОПОЛНИТЕЛЬНЫЕ БЛОКИ:
Дополнительные блоки устанавливаются с 3 по 10 и 12 по 19 посадочные места.
Блок 8Е1 обеспечивает:
- Ввод/вывод 8 сигналов Е1;
Блоки из состава мультиплексора первичного МП:
- Блоки линейных интерфейсов: ЛТО-2 ,LAN, LAN1, SDSL1, SDSL2;
- Блоки абонентских интерфейсов: АК, АК-4ПР, АК-МБ, ДС, ДСУ-30,
ДСУ, КЛС, КТЕ, КС, МСД, ОК, ОЦК, С1-И, С37.94, СК, СК-4ПР, ТК, ТЧ, ТЧ-У, RS,
RS-485, V36/X21, Upn, UpnT, Uk0A, Uk0С, S/T.
- Блок преобразования питания: ПП-24/48.
Сетевые системы управления «Супертел-NMS» или «СуперТел-ТМ».
Электропитание:
- Напряжение источника первичного питания: от 19,2 до 32 В или от 38,4 до
72 В.
- Потребляемая мощность: не более 70 Вт.
Габаритные размеры:
- КЦС/М (метрический):533x149x235 мм;
- КЦС/D (дюймовый): 483x149x235 мм;
Масса - не более 8кг.
|
