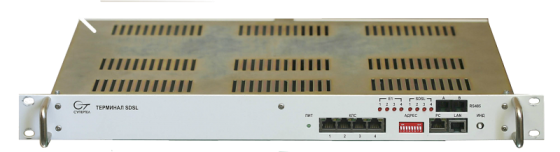

Терминал SDSL

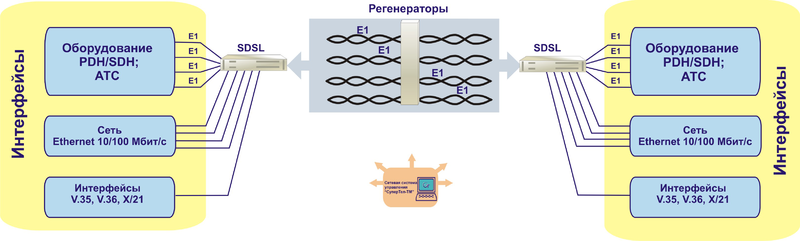

Терминал SDSL ТАИЦ.465112.087 представляет собой
многофункциональное устройство, которое предназначено для организации передачи
по SDSL-трактам первичных групповых сигналов Е1, а также ввода/вывода из
линейных сигналов сетевых интерфейсов Ethernet и сигналов интерфейсов V.35, V.36
или X.21.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Прием/передача четырех сигналов Е1. Возможность работы в прозрачном и
непрозрачном режиме;
- Прием/передача электрических линейных сигналов четырех SDSL-трактов со
скоростями передачи nх64 кбит/с от 128 до 2048 кбит/с по четырем парам
симметричного кабеля;
- Коммутация пакетов на основе MAC-адресов между четырьмя портами LAN и
двумя портами WAN;
- Преобразование цифрового сигнала интерфейсов V.35, V.36, X.21 со
скоростями передачи nх64 кбит/c (n = от 1 … до 32) в цифровые сигналы и их
передачу в канальных интервалах (КИ) цикла ПГС.
- Управление терминалом осуществляется локально и удаленно по RS-232.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра |
Значение |
| Интерфейсы Е1 |
| Интерфейсы Е1 в соответствии |
G.703, G.704, G.706 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е1 |
4 |
| Тип разъема интерфейса Е1 |
D-sub 44 pin |
| Интерфейсы SDSL |
| Интерфейсы SDSL в соответствии |
ETSI SDSL (ETSI TS 101 524) и G.991.2 МСЭ-Т |
| Линейный код |
TC-PAM3 (16 уровней кодирования) |
| Скорость передачи сигнала |
nx64 кбит/с (от 128 до 2048 кбит/с) |
| Режим работы |
дуплекс, плезиохронный;
«ведущий» (LTU)/«ведомый» (NTU). |
| Уровень выходного сигнала |
14 дБм (возможна регулировка от минус 14 до 17 дБм) |
Длина линии передачи для кабеля с диаметром жилы
0,5 мм при выходной мощности 14 дБм, при Кош < 10-7 на линии
без шумов на скорости передачи:
512 кбит/c:
1024 кбит/c:
2048 кбит/c: |
не менее 6 км;
не менее 5 км;
не менее 4 км. |
| Тип разъема интерфейса SDSL |
D-sub 9 pin |
| Интерфейсы Ethernet |
| Интерфейсы Ethernet в соответствии |
Fast Ethernet IEEE 802.3, Ethernet IEEE 802.3 |
| Количество портов LAN |
4 |
| Физический интерфейс |
10Base-T; 100Base-TX |
| Режим работы порта |
дуплекс/полудуплекс |
| Функции |
Auto-negotiation;
MDI/MDI-X |
| Дальность передачи |
до 100м |
| Количество портов WAN |
2 |
| Интерфейсы V35,V36,X21 |
| Интерфейсы в соответствии |
V.28, V.35, V.10, V.11 МСЭ-Т |
| Скорость передачи |
Nx64 кбит/с (где значение n= от 1 до 32) |
Система управления «СуперТел-ТМ»
Локальное управление через последовательный порт RS-232.
Электропитание
- Напряжение источника первичного питания:от 19 до 72 В.
- Потребляемая мощность: не более 15 Вт.
Габаритные размеры: 483х44х300 мм (корпус 19”,1U).
Масса: не более 3 кг.
|
