Оборудование коммутации пакетов информации K21
Оборудование коммутации пакетов информации К21 –

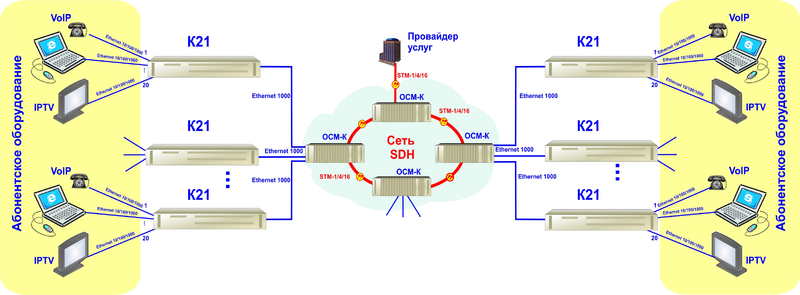

высокопроизводительные управляемые коммутаторы уровня L2+. Являются оптимальным
решением для провайдеров и операторов связи при построении широкополосных сетей
услуг Triple Play (высокоскоростной Интернет, IPTV, VoIP – телефония).
Отличительные функции:
- наличие гигабитных оптических портов: 4 для К21
- возможность управления полосой пропускания;
- расширенная фильтрация трафика (включая уровни L3/L4);
- поддержка обеспечения качества обслуживания (QoS).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Гибкость и производительность сети.Для обеспечения
гибкости и отказоустойчивости сети К21 поддерживает протоколы остовного
дерева (IEEE 802.1d, 802.1w, 802.1s), позволяющие организовать резервные маршруты
для передачи трафика. Расширенная поддержка VLAN, включая
протоколы GARP/GVRP. Возможно создание агрегированных каналов (IEEE
802.3ad) с общей полосой пропускания. Реализовано управление передачей
многоадресных пакетов (IGMP snooping). Поддерживается передача
jumbo frame (до 9600 байт).
- Качество обслуживания.Необходимое качество обслуживания
(QoS) обеспечивается поддержкой четырех очередей приоритетов и
классификацией пакетов, позволяя управлять трафиком таких приложений, как
VoIP и потоковое мультимедиа.
- Безопасность.Поддерживаются базовые функции
безопасности, включая списки управления доступом (ACL), инспекцию пакетов
L2/L3/L4, управление доступом (IEEE 802.1х) на основе
портов / МАС-адресов, аутентификациюRADIUS/TACACS+.
- Мониторинг трафика, управление полосой пропускания.
Зеркалирование портовдля упрощения диагностики сети. Управление
полосой пропускания на каждом порту дает возможность администраторам сети
гибко управлять каналами связи, сглаживать влияние эффекта
широковещательного шторма.
- Управление.Режим интерфейса командной строки (CLI).
Сетевое управление по Telnet (шифрование SSH/SSL) или локальное по
консольному порту. Обеспечивается ведение статистики по
четырем группам: Ethernet, история, аварии, события. Два образа
рабочего ПО, с возможностью «отката» при возникновении неполадок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра |
Значение |
| Количество портов |
20 портов 10/100/1000 Base-T;
4 порта 1000Base-X (SFP), комбинированных с 10/100/1000 Base-T. |
| Функции |
IEEE 802.3 10BASE-T/ 802.3u 100BASE-TX/ 802.3ab 1000BASE-T/ 802.3z
1000BASE-ZX/LX;
ANSI/IEEE 802.3 NWay автосогласование;
IEEE 802.3x управление потоком;
автоматическое определение полярности MDI/MDIX;
jumbo frame до 9600 байт;
зеркалирование портов. |
| VLAN |
маркировка: IEEE 802.1q, IEEE 802.1d;
VLAN на базе портов;
GARP/GVRP;
максимальное количество VLAN на устройство: 256;
вложенные VLAN (QinQ);
video multicast streams между разными VLAN;
выделенный интерфейс (private VLAN edge);
гостевые VLAN. |
| Протокол остовного дерева |
IEEE 802.1d, 802.1w, 802.1s (до 16 деревьев);
фильтрация BPDU для каждого порта. |
| Групповая рассылка |
IGMP v.1/v.2 Snooping (до 256 статических групп);
возможность определения VLAN для групповой рассылки;
режим работы: передача, фильтрация. |
| Агрегирование портов IEEE 802.3ad |
до 8 в группе, до 8 групп |
| Классификация трафика |
на основе тэга VLAN;
Diffserv (DSCP). |
| Очереди приоритетов IEEE 802.1p |
4 очереди двух типов: строгая (SP) и взвешенная (WRR) |
| Управление штормом пакетов и полосой пропускания |
по типу фреймов (broadcast, multicast, unknown unicast);
ограничение пропускной способности на входе и выходе для каждого порта
индивидуально. |
| Списки управления доступом (ACL) |
номера порта;
MAC-адреса;
IP -адреса;
номера порта TCP/UDP. |
| Управление доступом |
функция Port Security;
управление доступом 802.1x на базе портов/MAC-адресов;
аутентификация RADIUS/TACACS+;
шифрование SSH v.1, v.2, SSL. |
| Управление коммутатором |
сетевое управление через интерфейс Ethernet (Telnet до 5 сессий);
локальное управление через DB-9 RS-232;
интерфейс командной строки(CLI);
IP-адрес (DHCP, BootP, статический (до 4-х);
поддержка двух копий рабочего ПО;
поддержка удаленного обновления рабочего ПО по протоколу TFTP. |
Электропитание:
- Напряжение источника питания для К21 ТАИЦ.465112.104:от
36В до 72В;
- Напряжение источника питания для К21 ТАИЦ.465112.104-01:220В/50Гц;
- Потребляемая мощность К21: не более 40Вт;
Габаритные размеры: 483х290х44 мм (корпус 19”,1U).
Масса К21: не более 4 кг.
|
