Устройство резервирования потоков Е1 (УРП)

Устройство резервирования потоков E1 (УРП) предназначено для резервирования (N:1) выходного потока Е1, принимаемого с N направлений (N = 2 или 3) от одного источника Е1.

Выбор того или иного резервного направления осуществляется по параметрам принимаемых N потоков Е1, с учетом приоритетов направлений и наличия сигналов аварийного состояния принимаемых входных потоков.

Два варианта исполнения УРП УРП-8/УРП-24 обеспечивают работу до 8-ми/до 24-х резервированных потоков Е1.

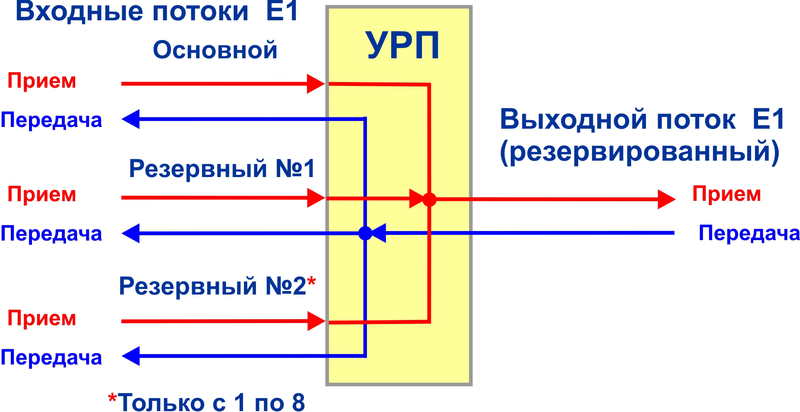

УРП-8 ТАИЦ.468353.040-01 обеспечивает резервирование восьми потоков Е1, каждый из которых зарезервирован по трём направлениям (N = 3): основному, резервному №1 и резервному №2.

УРП-24 ТАИЦ.468353.040 обеспечивает резервирование 24-х потоков Е1. Первые восемь, как и в УРП-8, зарезервированы по трём направлениям, остальные 16 потоков Е1 зарезервированы по 2-м направлениям (N = 2): основному и резервному №1.

• Приоритет входных потоков Е1 УРП фиксированный. Наивысший приоритет имеет основной поток Е1, наименьший приоритет у резервного потока №2.
• Все входные потоки, обеспечивающие резервирование, аппаратно контролируются на наличие аварий. Аварийные события входных потоков Е1 являются индивидуально маскируемыми. Конкретные маски аварий задаются оператором системы управления или с помощью аппаратных предустановок.
  Входные потоки Е1 УРП контролируются на наличие следующих аварий:
  • - Пропадание входного потока Е1 (LOS);
  • - Пропадание во входном потоке Е1 цикловой синхронизации (LOF);
  • - Прием сигнала СИАС во входном потоке Е1 (AIS);
  • - Превышение величины коэффициента ошибок в синхрогруппе входного потока Е1 более 10^-3 (BER10^-3).
• УРП обеспечивает выбор входного потока Е1 на основе его приоритета и наличия у него активной и незамаскированной аварии, как в автоматическом режиме «с возвратом/без возврата» на входной поток наивысшего приоритета, так и в ручном режиме, по выбору оператора системы управления.
  • Для автоматического режима «с возвратом» время ожидания для восстановления может выбираться в диапазоне от 5 до 15 минут.
  • В ручном режиме допускается возможность принудительного выбора любого входного потока установленного оператором системы управления.
• Время определения аварийного состояния входного потока Е1 и переключения на резервный поток не имеющий аварий составляет не более 50 мс.
• Установленные режимы работы УРП восстанавливаются после полного пропадания и последующего восстановления первичного электропитания.
• УРП имеет журнал событий в энергонезависимой памяти, хранящей дату, время и характер события. Журнал работы УРП отображается в сетевой системе управления.
• Отображение текущего состояния всех потоков Е1 осуществляется с помощью индикаторов на лицевой панели, оповещения об аварии звуковым сигналом и посредством стоечной сигнализации.
• Светодиодная и звуковая сигнализации непосредственно в УРП, а также наличие выхода на внешнюю стоечную сигнализацию позволяет организовать работу УРП без контроля со стороны сетевой системы управления.
• В УРП предусмотрен контроль входных/выходных потоков Е1 с помощью независимо устанавливаемых локального и удаленного шлейфов.
• Управление и контроль за работой УРП может осуществляться как с помощью сетевой системы управления «Супертел-NMS» по протоколу SNMP, так и без нее.

Параметры электропитания:
• Напряжение электропитания — от минус 19,2 В до минус 72,0 В.
• Резервирование первичного электропитания — по схеме «1+1».
• Потребляемая мощность: не превышает 40 Вт.

Габаритные размеры: 483x44x330 мм. (корпус 19”, 1U).

Масса:не более 5 кг.
