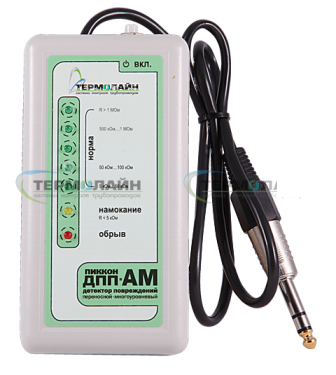

Детектор повреждений переносной многоуровневый ДПП-АМ
Детектор предназначен для определения состояния изоляции
ППУ-трубопровода и целостности сигнальных проводников системы ОДК. Питание от
внутреннего источника 9В. Пять уровней сопротивления изоляции.
Наличие в детекторе нескольких уровней индикации сопротивления изоляции
позволяет контролировать скорость намокания изоляции.
Переносной детектор позволяет обеспечить только периодический контроль
состояния трубопроводов.
Одним прибором можно поочередно контролировать неограниченное количество
трубопроводов.
Детектор работает от встроенного источника питания напряжением 9В.
Переносной детектор используется только на тех участках трубопроводов, где
отсутствует возможность постоянного подвода электропитания 220В.
Детектор подключается к системе ОДК в контрольных точках, указанных в
проекте, через коммутационные терминалы марки «КТ-11», «КТ-11Г», «КТ-12/Ш», «КТ-15/Ш», «КТ-12/ШГ», «КТ-15/ШГ».
| № |
Параметр |
Значение |
| 1 |
Длина контролируемого трубопровода |
до 6000 м |
| 2 |
Класс электрозащиты |
II |
| 3 |
Класс защиты |
IP 55 |
| 4 |
Напряжение питания |
9 В |
| 5 |
Потребляемый ток в режиме «вкл.» |
1,5 mA |
| 6 |
Температура эксплуатации |
-45 … +45 °C |
| 7 |
Эксплуатационная влажность |
45…75 % |
| 8 |
Габаритные размеры, Ш х В х Г |
70 х 135 х 24 мм |
| 9 |
Масса нетто / брутто |
0,18 / 0,23 кг |
| № |
Состояние трубопровода |
Измеряемый параметр |
Пороговые значения |
| 1 |
Норма 1 |
Rиз., Rпр. |
от 5 кОм, до 200 Ом |
| 2 |
Норма 2 |
Rиз. |
от 500 кОм до 1 МОм |
| 3 |
Норма 3 |
Rиз. |
от100 кОм до 500кОм |
| 4 |
Норма 4 |
Rиз. |
от 50 кОм до 100 кОм |
| 5 |
Норма 5 |
Rиз. |
от 5 кОм до 50 кОм |
| 6 |
Намокание изоляции |
Rиз. |
менее 5 кОм |
| 7 |
Обрыв сигнальных проводников |
Rпр. |
более 200 Ом |
|
