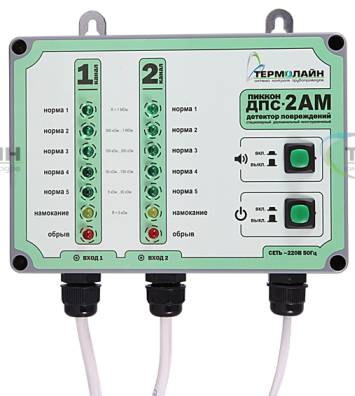

Детектор повреждений стационарный двухканальный
многоуровневый ДПС-2АМ
Детектор предназначен для определения состояния изоляции
ППУ-трубопровода и целостности сигнальных проводников системы ОДК. Питание от
сети переменного тока 220В. Пять уровней сопротивления изоляции. Для контроля
двух трубопроводов.
Наличие в детекторе нескольких уровней индикации сопротивления изоляции
позволяет контролировать скорость намокания изоляции.
Стационарный детектор позволяет обеспечить постоянный контроль состояния
трубопроводов.
Прибор устанавливается стационарно на один объект.
Детектор контролирует одновременно два трубопровода.
Детектор работает от источника переменного тока напряжением 220 В.
Детектор подключается к системе ОДК в контрольных точках, указанных в
проекте, через коммутационные терминалы марки «КТ-15».
Возможно подключение детектора через терминал «КТ-11». Для этого
необходимо заказать дополнительную опцию - «штекерные разъемы» (как у
переносного детектора). Детекторы с дополнительной опцией изготавливаются на
заказ. Срок изготовления 1 день.
| № |
Параметр |
Значение |
| 1 |
Длина контролируемого трубопровода |
до 6000 м |
| 2 |
Класс электрозащиты |
II |
| 3 |
Класс защиты |
IP 55 |
| 4 |
Напряжение питания |
220 В |
| 5 |
Потребляемый ток в режиме «вкл.» |
30 mA
|
| 6 |
Температура эксплуатации |
-45 … +45 °C |
| 7 |
Эксплуатационная влажность |
не более 98 %
|
| 8 |
Габаритные размеры, Ш х В х Г |
170 х 155 х 65 мм |
| 9 |
Установочные размеры |
110 мм |
| 10 |
Масса нетто / брутто |
0,63 / 0,76 кг
|
| № |
Состояние трубопровода |
Измеряемый параметр |
Пороговые значения |
| 1 |
Норма 1 |
Rиз., Rпр. |
от 1 МОм, до 200 Ом |
| 2 |
Норма 2 |
Rиз. |
от 500 кОм до 1 МОм |
| 3 |
Норма 3 |
Rиз. |
от100 кОм до 500кОм |
| 4 |
Норма 4 |
Rиз. |
от 50 кОм до 100 кОм |
| 5 |
Норма 5 |
Rиз. |
от 5 кОм до 50 кОм |
| 6 |
Намокание изоляции |
Rиз. |
менее 5 кОм |
| 7 |
Обрыв сигнальных проводников |
Rпр. |
более 200 Ом |
|
