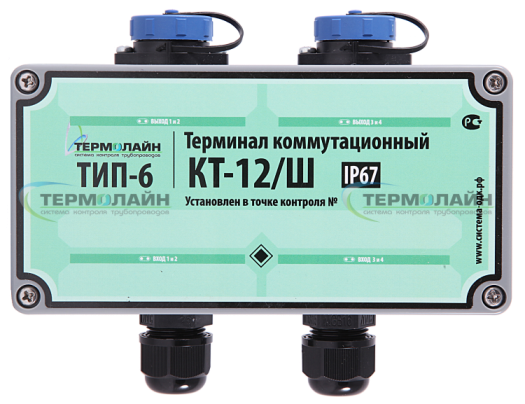

Терминал промежуточный измерительный герметичный ТИП-6 (IP
67) КТ-12/Ш
Терминал «КТ-12/Ш» предназначен для подключения приборов контроля и
соединения сигнальных проводников в точках контроля с высокой влажностью.
Промежуточный. Для соединения/разъединения системы ОДК. Аналог "КТ-12/Ш". Класс
защиты IP67.
Терминал может выполнять функцию разъединения системы ОДК на
независимые участки. Разъединение системы ОДК производится, когда необходимо
произвести диагностику системы по отдельным участкам (в случае поиска дефекта),
либо когда требуется временное отсечение от общей системы ОДК, участка
трубопровода с поврежденной системой контроля. После устранения повреждения
система объединяется.
Для разъединения системы ОДК необходимо заменить заглушки–замыкатели 1а
(герметик черного цвета) на заглушки–соединители 1б (герметик коричневого
цвета).
| № |
Параметр |
Значение |
| 1 |
Габаритные размеры, В х Ш х Г |
160 х 175 х 55 мм |
| 2 |
Класс защиты
|
IP67 |
| 3 |
Максимальное напряжение
|
600 В
|
4
|
Марка подключаемого кабеля
|
NYM 5х1,5
|
5
|
Масса нетто / брутто
|
415 / 495 г
|
| 6 |
Температура монтажа |
-20 ÷ +80 °C |
| 7 |
Температура эксплуатации |
-50 ÷ +100 °C |
| 8 |
Установочные размеры, Ш х В |
148 х 50 мм |
|
