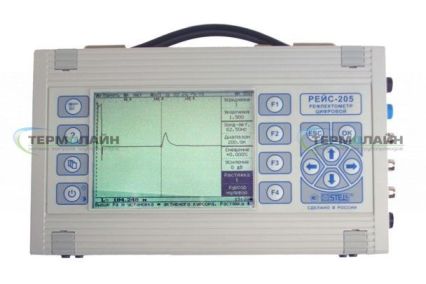

Импульсный рефлектометр Рейс - 205
Импульсный цифровой портативный рефлектометр локатор повреждений Рейс
205 предназначен для поиска мест увлажнения изоляции трубопровода и мест
повреждений сигнальных проводников.
Локатор «Рейс-205» внесен в Госреестр средств измерений.
Методы поиска дефектов:
- Метод импульсной рефлектометрии (локационный метод)
- Мостовой метод
Возможности прибора:
- Обнаружение наличия в трубопроводе места повреждения
- Определение характера повреждения - "намокание
изоляции" или "обрыв сигнальных
проводников"
- Измерение расстояние до места повреждения
- Измерение длины сигнальной линии системы ОДК трубопровода
- Запись и хранение в памяти прибора измеренных рефлектограмм
- Двухсторонний обмен данными с персональным компьютером
- Работа с записанными данными на персональном компьютере с помощью
специализированного программного обеспечения «Рейд-7»
- Измерение сопротивления изоляции трубопровода (Rиз.)
- Измерение сопротивления сигнальных проводников (Rпр.)
- Измерение емкости
- Запись и хранение в памяти измеренных значений Rиз. и Rпр
Особенности прибора:
- Использование нескольких методов для определения повреждений
- Измерение сопротивления изоляции
- Измерение сопротивления сигнальных проводников
- Большой экран
| № |
Параметр |
Значение |
| 1 |
Диапазон измеряемых расстояний |
12...102400 м |
| 2 |
Зондирующие сигналы |
Импульс амплитудой 7В (25 В),
длительностью 10нс...30мкс |
| 3 |
Выходное сопротивление |
30...420 Ом, с отображением на экране |
| 4 |
Инструментальная погрешность измерения |
Не более 0,2 % |
| 5 |
Разрешающая способность |
Не хуже 3 мм |
| 6 |
Растяжка (увеличение) |
2,4,8,16,...131072 раза |
| 7 |
Диапазон измерения сопротивления изоляции (погрешность) |
10 кОм...1 ГОм (5%) |
| 8 |
Диапазон измерения сопротивления проводников (погрешность) |
0,1 Ом...20кОм (0,1%) |
| 9 |
Память |
До 500 рефлектограмм
со всеми параметрами прибора |
| 10 |
Дисплей |
ЖК панель 320х240 точки, функция подсветки |
| 11 |
Питание |
от встроенных аккумуляторов 85-265 В,
47 - 63 Гц от сети переменного тока |
| 12 |
Диапазон рабочих температур |
-20 °C ... +50 °C |
| 13 |
Габаритные размеры |
275 х 160 х 65 мм |
| 14 |
Масса нетто / брутто |
Не боле 2 кг (со встроенными аккумуляторами) |
|
