Наименование:
КСА-2(4, 6, 8, 10, 12)
Тип:
Блок-контакты
ТУ:
ГОСТ 15150
Краткое тех. описание:
Предназначены для коммутации вторичных электрический цепей управления, сигнализации и т.д.
Цена КСА-2(4, 6, 8, 10...:
Уточняйте по телефону или через обратную связь.

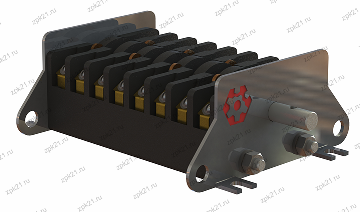

Блок-контакты КСА-2(4, 6, 8, 10, 12)
| Наименование |
Блок-контактов КСА - переключатель кулачковый секционный аварийного
типа КСА-2, КСА-4, КСА-6, КСА-8, КСА-10, КСА-12 |
| Назначение |
Блок-контакты КСА предназначены для коммутации
вторичных электрический цепей управления, сигнализации и т.д.
Применяются в составе приводов разъеденителей и заземлителей. |
| Описание |
Блок-контакт КСА представляет собой пакетный
переключатель, представляющий из себя несколько наборных секций (от 2 до
12). Каждая секция - это контактные группы, отгороженные от соседних
секций пластинами-изоляторами. Контактная группа включает две клипсы
(подвижный и не подвижный контакт, соединенные штифтом) и коммутирующего
колеса. Надежное примыкание подвижного контакта к центральному,
вращающемуся (на коммутационном колесе) обеспечивается за счет пружины.
Коммутация происходит за счет вращения коммутирующего колеса,
замыкающего подвижные контакты обеих клипс. |
| Структура условного обозначения |
| Пример |
КСА-2-1.1.Р1.90.К-УХЛ3 |
| Позиция |
КСА |
2 |
1 |
1 |
Р1 |
90 |
К |
УХЛ3 |
| Номер позиции |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| 1- |
Блок контакт КСА (кулачковый секционный аварийный) |
| 2- |
Количество секций (2, 4, 6, 8, 10, 12) |
| 3- |
Способ монтажа:
1 - на "лапках";
2 - на шпильках;
3 - совмещенный; |
| 4- |
Способ присоединения вала:
1 — на штифт;
2 — на диск; |
| 5- |
Комплектация рычагом:
0 - рычаг отсутствует;
Р1 - рычаг 55 мм;
Р2 - рычаг 60 мм;
Р3 - рычаг 70 мм;
Р4 - рычаг 122 мм;
Т1 - треугольный рычаг; |
| 6- |
Угол переключения (30о, 60о, 90о,
120о) |
| 7- |
Наличие крышки:
К - с крышкой;
(без обозначения) - крышка отсутствует; |
| 8- |
Климатическое исполнение по ГОСТ 15150 |
| Характеристики |
| Номинальная частота, Гц |
50, 60 |
| Номинальное напряжение/ток (В/А) |
~220/10, 380/5;
=110/2, 220/1; |
| Номинальное напряжение изоляции, В |
600 |
| Режим работы |
продолжительный
прерывисто-продолжительный |
| Максимально допустимая частота вкл/час |
300 |
| Степень защиты по ГОСТ 1425 |
без крышки - IP00
с крышкой - IP20 |
| Коммутационная износостойкость, циклов, не менее |
10000 |
|
