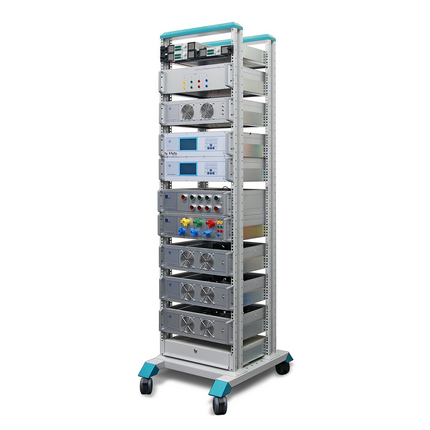

Универсальная лабораторная поверочная установка УППУ-МЭ
3.1КМ-С
Гос. реестр № 57346-14
Установка поверочная полуавтоматическая универсальная для калибровки и
поверки счетчиков электроэнергии и электроизмерительных приборов.
Классы точности: 0.02, 0.05.
Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с
измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018,
ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.
Основные виды поверяемых СИ:
| Однофазные и трехфазные счетчики активной и реактивной электрической
энергии класса точности 0,05 и менее точные, в том числе
интеллектуальные с функциями измерения ПКЭ по классу S |
| Однофазные и трехфазные ваттметры, варметры, энергетические
фазометры и частотомеры, вольтметры, амперметры класса точности 0.05 и
менее точные AC (120 А, 997 В) и DC (100 А, 600 В) |
| Измерительные преобразователи напряжения, тока, активной и
реактивной мощности класса точности 0.2 в промышленной области частот с
унифицированными низковольтными сигналами |
| Анализаторы ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019
совместно с токовыми «клещами» до 3000 А |
Установка применяется для измерения/генерации следующих величин:
| напряжение, ток, мощность (AC/DC), |
| частота, |
| углы U–I, U–U, |
| гармоники (интергармоники) (по ГОСТ 30804.4-7), |
| несимметрия, |
| случайные события, |
| фликер (по ГОСТ 30804.4-15). |
Установка применяется в качестве эталона 1-го разряда (класс точности 0.02) и
эталона 2-го разряда (класс точности 0.05) по ГОСТ 8.648-2015, ГОСТ Р
8.767-2011, ГОСТ 8.551-2013 на заводах-изготовителях счетчиков электроэнергии, в
метрологических лабораториях промышленных предприятий и органов Росстандарта.
Технические характеристики
|
Параметр |
Диапазон |
Значение погрешности |
|
Кл. т. 0.02 |
Кл. т. 0.05 |
Напряжение (AC/DC)
Пределы Uн = 1, 2, 5, 10, 30,
60, 120, 240, 480, 800 В |
0.1 ... 960 В |
±0.01 % |
±0.02 % |
Ток (AC/DC)
Пределы Iн = 0.05, 0.1, 0.25,
0.5, 1, 2.5, 5, 10, 25, 50, 100 А |
1 мА ... 120 А |
±0.01 % |
±0.02 % |
| Частота |
42 ... 70 Гц
400 Гц (опция) |
Абсолютная
±0.001 Гц |
Абсолютная
±0.003 Гц |
| Угол сдвига фаз U–I, U–U |
–180° ... +180° |
Абсолютная
±0.01° |
| Коэффициент мощности |
–1.0 ... +1.0 |
Абсолютная
±0.001 |
| Мощность активная |
|
±0.015 % |
±0.05 % |
| Мощность реактивная |
|
±0.03 % |
±0.1 % |
| Гармоники 2 ... 50, THD |
по ГОСТ 30804.4-7 |
| Интергармоники 0.5 ... 50.5 |
| Фликер |
по ГОСТ 30804.4-15 |
| Показатели качества электроэнергии |
по ГОСТ 30804.4-30, класс А |
|
