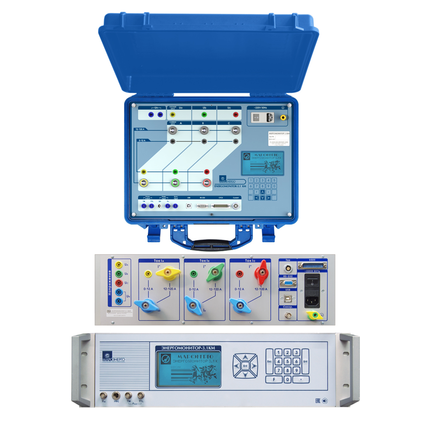

Эталонный счётчик Энергомонитор-3.1КМ
Классы точности: 0.02, 0.05; эталон 1 разряда по ГОСТ 8.648-2015; ГОСТ
Р 8.767-2011; ГОСТ 8.551-2013
Номер гос.реестра: 52854-13
Прибор "Энергомонитор-3.1КМ" (эталонный счётчик) предназначен для калибровки
и поверки эталонов 2-го разряда и рабочих средств измерений
электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической
энергии;
- однофазных и трехфазных ваттметров, варметров и измерительных
преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров; вольтметров, амперметров и
измерительных преобразователей напряжения и тока в промышленной области
частот, а также постоянного тока;
- средств измерения и регистрации показателей качества электроэнергии (ПКЭ);
средств измерения и регистрации параметров электрической энергии в
однофазных и трехфазных электрических сетях;
- измерительных трансформаторов тока и напряжения (как прибор сравнения).
Прибор "Энергомонитор-3.1КМ" может быть использован автономно, в сочетании с
компьютером, расширяющим его функциональные возможности, а так же в составе
специализированных и универсальных поверочных установок. Прибор
"Энергомонитор-3.1КМ" может быть применен в метрологических лабораториях крупных
промышленных предприятий, энергосистем и ЦСМ.
| Измеряемые величины |
Диапазон измерений |
Основная погрешность измерений |
Класс точности
0,02 |
Класс точности
0,05 |
| Действующее (среднеквадратическое) значение переменного напряжения |
от 0,1 до 960 В (Uн=1,2,5,10,30,60,120,240,480,800 В) |
±0,01% |
±0,02% |
| Действующее (среднеквадратическое) значение
переменного тока |
от 5 мА до 120 А (Iн= 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5;
10; 25; 50; 100 А) |
±0,01% |
±0,02% |
от 500 мА до 3600 А
(Iн = 10; 100; 1000; 300; 3000 А) |
±0,2 ... 2,0%
(зависит от вида клещей) |
Фазовый угол между фазными напряжениями
первых гармоник |
от 0° до 360° |
Абсолютная ±0,01° |
Фазовый угол между напряжением и
током первой гармоники одной фазы |
от 0° до 360° |
| Активная электрическая мощность |
При 1,2Iн и 1,2Uн |
Прямое включение |
| ±0,01% |
±0,05% |
| С клещами |
| От ±0,1 до 2,0% |
От ±0,1 до 2,0% |
| Реактивная электрическая мощность |
При 1,2Iн и 1,2Uн |
Прямое включение |
| ±0,03% |
±0,1% |
| С клещами |
| От ±0,2 до 2,0% |
От ±0,2 до 2,0% |
| Коэффициент мощности |
от -1,0 до +1,0 |
Абсолютная |
| ±0,001 |
| Частота переменного тока |
от 40 до 70 Гц |
Абсолютная |
| ±0,001 Гц |
±0,003 Гц |
Коэффициент несимметрии напряжения
по обратной и нулевой последовательности |
от 0 до 50 % |
Абсолютная ±0,05 |
Коэффициенты искажения синусоидальности
кривой и n-й нармонической составляющей напряжения и тока (n от 2 до 50) |
от 0 до 49,9% |
Абсолютная ±0,003% (Коэффициент <1,0 %) |
| Относительная ±0,3% (Коэффициент ≥ 1,0%) |
| Коэффициенты интергармонической составляющей
напряжения и тока (от 0,5 до 50,5) |
от 0 до 49,9% |
Абсолютная ±0,006% (Коэффициент <1,0 %) |
| Относительная ±0,6% (Коэффициент ≥ 1,0%) |
| Амплитудная погрешность измерительных трансформаторов
тока и напряжения δ |
от 0,2 до 20% |
Абсолютная |
| ±0,002% |
±0,005% |
| Угловая погрешность измерительных трансформаторов тока и
напряжения Δ |
от 0,1′ до 180º |
±0,1′ |
±0,2′ |
| Кратковременная доза фликера |
от 0,25 до 10 |
Относительная 5,0%(ΔU/U≤20%) |
|
