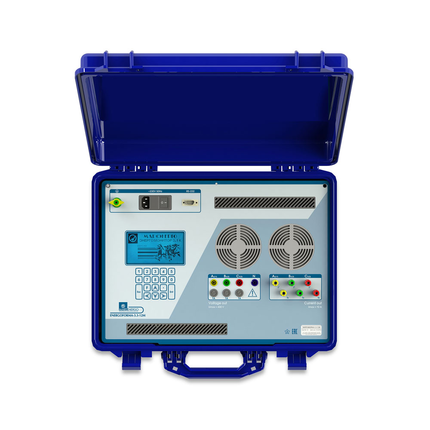

Источник переменного тока и напряжения Энергоформа 3.3-12М
Источник переменного тока и напряжения (фиктивной мощности) осуществляет
формирование трехфазной или однофазной системы токов и напряжений в соответствии
с программируемой цифровой моделью сигнала.
Энергоформа 3.3-12М применяется:
- при поверке средств измерений (СИ) активной, реактивной и полной
мощности и энергии (в т.ч. электросчетчиков);
- при поверке СИ показателей качества электроэнергии (ПКЭ) в соответствии
с ГОСТ 30804.4.30-2013 ГОСТ 30804.4.7-2013;
- при поверке СИ действующего значения напряжения и тока промышленной
частоты.
Особенности
- гармонический состав сигнала - до 50-й гармоники и 50,5 интергармоники;
- емкость библиотеки форм сигналов, имитирующих характерные искажения
переменного тока, возникающие в электрических сетях различных групп
потребителей - не менее 200 форм.
Характеристики
| Параметр |
Диапазон установки выходного значения по каждой фазе |
Дискретность установки |
| Напряжение, В |
3...300 |
0,01 |
| Ток, А |
0,001...12 |
0,0001 |
| Частота первой гармоники, Гц |
16...450 |
0,01 |
| Фаза; Фазовый угол между напряжением первой и n-й гармоники одной
фазы; Фазовый угол между током первой и n-й гармоники одной фазы, град |
0...360 |
0,01 |
| Гармонический состав сигнала, n |
50 |
|
| Нестабильность мощности не более за минуту, % |
±0,05 |
|
Выходная мощность источника тока, В·А
напряжения, В·А |
60
30 |
|
|
